            A figura abaixo mostra o diagrama de entrada e saída de um controlador, cujo sinal de entrada é o sinal de erro e(t) e a saída é o sinal u(t). Quando um sinal de erro e(t) em rampa é aplicado à entrada do controlador, conforme mostrado na curva I, a resposta do controlador u(t) também é uma rampa, mas de acordo com a curva II.

A ação implementada no controlador, considerando o sinal de entrada e o de saída, é do tipo

O esquema abaixo

representa um comando

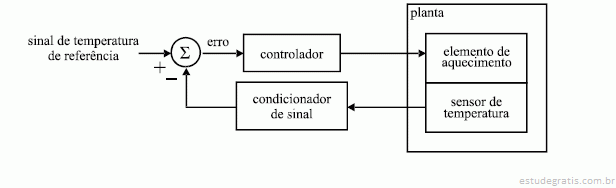

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

O sinal de erro em regime permanente pode ser reduzido a zero, caso o controle de temperatura da planta seja realizado por um controlador do tipo proporcional (controlador P).

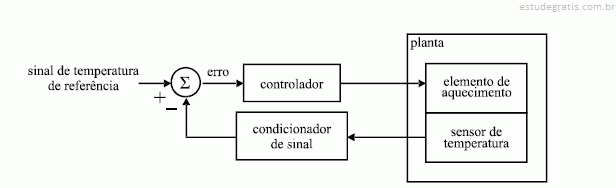

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

O controle de temperatura, quando implementado por um controlador lógico programável (CLP), não permite regulação tipo proporcional integral derivativa (PID) da temperatura.

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

Caso a planta esteja localizada em um ambiente industrial susceptível a ruído elétrico, um controlador do tipo PID poderia tornar-se instável devido ao termo derivativo.
