Questões de Engenharia Elétrica do ano 2007

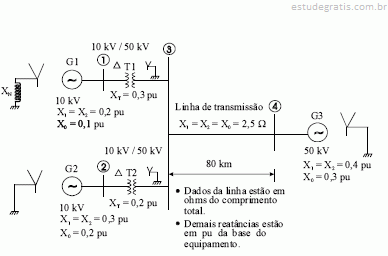

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Supondo-se que a contribuição da magnitude de corrente do gerador G3, devido a alguma falta no sistema, seja, em pu, igual a I, esse valor, em kA, fluindo do referido gerador, corresponderá a

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Uma falta assimétrica na barra 2 provoca intensidade de corrente diferente de uma falta simétrica na mesma barra.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Considerando-se que a reatância de aterramento X_N  assuma um
valor infinito, para essa situação, uma falta bifásica-terra e
simplesmente bifásica, ambas na barra 1, proporcionam  numericamente
a mesma corrente de falta.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Independentemente do tipo e de onde ocorra a falta, caso X_N assuma um valor finito, a linha de transmissão será sempre percorrida por alguma contribuição de corrente que flui para o ponto onde ocorre o curto-circuito.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

A corrente de seqüência negativa de uma corrente de falta simétrica é diferente de zero, e a corrente de seqüência zero é nula.
