Questões de Engenharia Elétrica do ano 2007

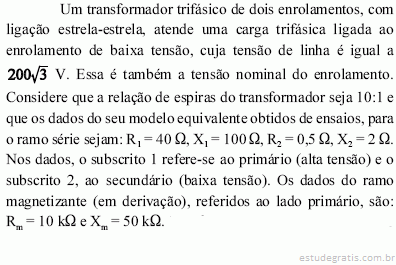

Com base nessas informações, julgue
os itens a seguir.

Caso a carga trifásica seja equilibrada e absorva 6.000 VA, a perda ativa nos enrolamentos do transformador será igual a 60 W.

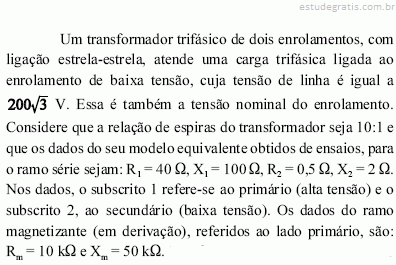

Com base nessas informações, julgue
os itens a seguir.

A corrente elétrica que circula pelo enrolamento de alta tensão é igual a 10 A.

Com base nessas informações, julgue
os itens a seguir.

Caso a carga seja indutiva, a tensão fase-neutro no lado de alta tensão necessária para atender a carga será igual a 2.000 V.

Acerca de condutores elétricos, julgue os próximos itens.

Considere que os terminais de um condutor sejam mantidos a uma diferença de potencial V. Nessa situação, existe um campo elétrico no interior do condutor que é responsável por manter o fluxo de corrente.

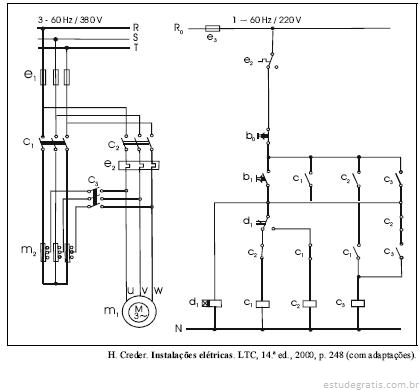

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A chave c₃ fecha os seus contatos imediatamente após o fechamento dos contatos da

chave c₂ .
