Questões de Engenharia Elétrica do ano 2007

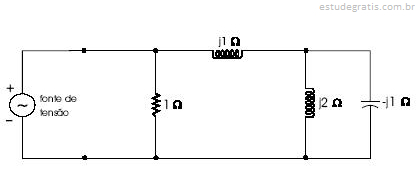

A figura acima mostra um circuito elétrico representativo de uma carga monofásica alimentada por uma fonte senoidal, cuja tensão eficaz é igual a 200 V. Considere que a freqüência do sinal de tensão seja igual a 60 Hz e que  . A partir dessas informações, julgue os seguintes itens.

A capacitância do capacitor que compõe essa carga é maior que 2,5 mF.

A figura acima mostra um circuito elétrico representativo de uma carga monofásica alimentada por uma fonte senoidal, cuja tensão eficaz é igual a 200 V. Considere que a freqüência do sinal de tensão seja igual a 60 Hz e que  . A partir dessas informações, julgue os seguintes itens.

A tensão eficaz nos terminais do capacitor é menor que a tensão eficaz nos terminais do resistor.

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

No total, a rede de energia elétrica fornece 3 kVA às cargas.

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

A corrente elétrica que flui da rede para as cargas é inferior a 20 A.

Uma instalação elétrica constituída de duas cargas trifásicas é alimentada por meio de uma rede de energia elétrica trifásica com tensões equilibradas e simétricas. A tensão de linha da rede é igual a 100 V. Uma das cargas absorve 1 kVA, com fator de potência indutivo igual a 0,8. A outra carga é puramente resistiva e absorve 2 kVA. Com base nessas informações, julgue os itens que se seguem.

Eleva o fator de potência da instalação um capacitor trifásico, adequadamente dimensionado para conexão em paralelo com as cargas, com potência igual a 0,5 kVar.
