Questões de Engenharia Elétrica do ano 2007

No circuito abaixo, D₁ é especificado por 5V1/1W e RLmin = 250 ¸. Nesse caso, o valor mais indicado de R é

A) 1,2

B) 4,7

C) 12

D) 120

E) 4,7 k

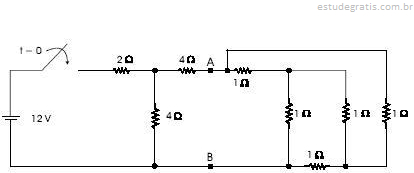

A figura acima mostra um circuito elétrico constituído por uma bateria ideal e resistores lineares. No instante t = 0 s, a chave no circuito é fechada. Imediatamente após esse procedimento, ocorre um curto-circuito entre os pontos A e B. Apesar disso, o circuito continua energizado, sem que o curto-circuito seja eliminado, e a bateria continua funcionando e suprindo carga à rede resistiva. Com base nessas informações, julgue os itens a seguir.

A corrente que flui pelo curto-circuito é igual a 1,5 A.

A figura acima mostra um circuito elétrico constituído por uma bateria ideal e resistores lineares. No instante t = 0 s, a chave no circuito é fechada. Imediatamente após esse procedimento, ocorre um curto-circuito entre os pontos A e B. Apesar disso, o circuito continua energizado, sem que o curto-circuito seja eliminado, e a bateria continua funcionando e suprindo carga à rede resistiva. Com base nessas informações, julgue os itens a seguir.

Caso não houvesse o curto-circuito, a fonte forneceria ao circuito potência maior que a fornecida na situação em que o curto-circuito está presente.

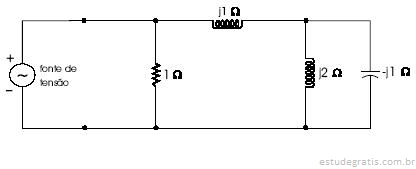

A figura acima mostra um circuito elétrico representativo de uma carga monofásica alimentada por uma fonte senoidal, cuja tensão eficaz é igual a 200 V. Considere que a freqüência do sinal de tensão seja igual a 60 Hz e que  . A partir dessas informações, julgue os seguintes itens.

A carga apresenta fator de potência indutivo.

A figura acima mostra um circuito elétrico representativo de uma carga monofásica alimentada por uma fonte senoidal, cuja tensão eficaz é igual a 200 V. Considere que a freqüência do sinal de tensão seja igual a 60 Hz e que  . A partir dessas informações, julgue os seguintes itens.

A potência ativa consumida pela carga é igual a 40 kW.
