Questões de Engenharia Elétrica do ano 2007

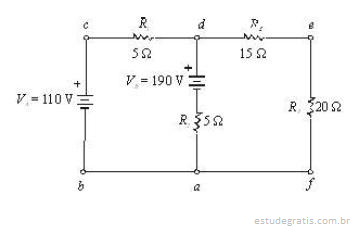

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A corrente que flui no ramo ad do circuito é igual a 2 A.

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

Considere uma fonte de tensão alternada descrita por  e aplicada a um circuito série. Considere ainda que a corrente que circula nesse circuito seja descrita por   . Nessa situação, é correto concluir que o circuito é indutivo, pois a corrente está atrasada 15º em relação à tensão.

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

O valor eficaz das funções   é dado por  .

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

Se a impedância de um circuito for dada por (R+jX) , a condutância será igual  a e a susceptância, igual a  .

Em relação a circuitos alimentados com tensão alternada, julgue os itens seguintes.

Considere que o fasor de tensão que alimenta um circuito é igual a 50  V. Nessa situação, se a impedância desse circuito for igual a 5 a potência aparente consumida pelo circuito será igual a 500  VA.
