Questões de Engenharia Elétrica do ano 2007

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Considere que as três correntes de fase que alimentam um barramento, por conseqüência de uma falta, sejam iguais a  indica fase de uma grandeza. Nesse caso, a componente de seqüência zero dessas correntes não é nula.

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Suponha que as tensões em um barramento, tanto de linha quanto de fase, sejam equilibradas. Nessa situação, somente a tensão de seqüência zero das tensões de linha é nula.

A respeito de componentes simétricas de circuitos trifásicos, julgue os próximos itens.

Considere que as tensões trifásicas de fase em determinado barramento tenham componente de seqüência negativa diferente de zero. Nesse caso, apenas a tensão na fase b nesse barramento apresenta desequilíbrio em relação às demais fases.

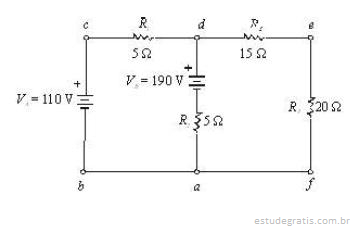

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A queda de tensão no resistor R₄ é igual a 80 V.

Acerca do circuito apresentado na figura acima, julgue os itens que se seguem.

A corrente que flui pelo resistor R₁ é igual a 6 A.
