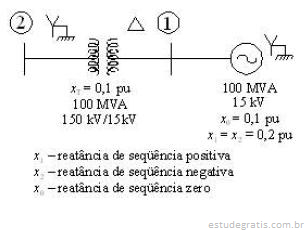

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

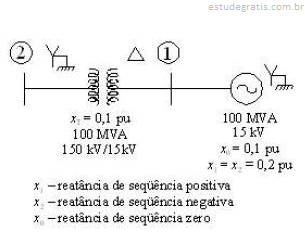

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Para calcular a corrente de curto-circuito na barra  , qualquer que seja o tipo de curto-circuito, são necessários apenas parâmetros do gerador.

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Correntes de curto-circuito fase-terra (monofásico) na barra  não são influenciadas pelas reatâncias do gerador.

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

A figura a seguir representa um sistema elétrico de potência simplificado em que um gerador é conectado a um transformador. Não há carga em operação no sistema, mas o gerador funciona com tensão nominal em seus terminais. No diagrama unifilar mostrado na figura, são informados os dados do gerador e do transformador, individualmente. As reatâncias de seqüência positiva, negativa e zero do transformador são iguais a xT. As reatâncias de seqüência positiva e negativa do gerador são iguais. Todos os dados de reatância são fornecidos em pu da base do próprio equipamento. Considere que, em todos os casos de curtocircuito, a resistência de falta seja desprezível.

Considerando base de potência no sistema apresentado acima igual a 100 MVA e base de tensão no gerador igual a 15 kV, julgue os itens subseqüentes.

Todas as correntes de curto-circuito assimétrico na barra  têm a mesma intensidade.
