Questões de Engenharia Elétrica do ano 2007

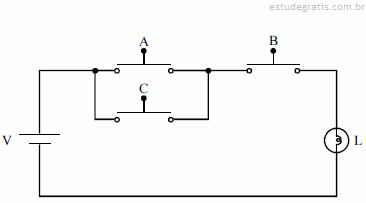

A figura acima mostra um circuito elétrico composto de uma lâmpada L, de uma bateria V e de três interruptores A, B e C, inicialmente, na posição aberta ou desligada. Considere que os estados de operação dos interruptores e da lâmpada possam ser representados, respectivamente, pelas variáveis lógicas A, B, C, e L, em que os estados ligado e desligado dos elementos do circuito sejam representados pelos valores booleanos 1 e 0, respectivamente. A partir dessas informações, julgue o item seguinte.

L=A.B+C representa corretamente os estados de funcionamento da lâmpada no circuito apresentado.

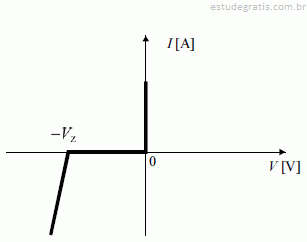

A figura acima mostra a característica estática de tensão versus corrente para um diodo zener hipotético, cuja tensão reversa é igual a 12 V. A respeito desse diodo e da característica acima, julgue os itens que se seguem.

O referido diodo se comporta como uma chave aberta para tensões na faixa entre 0 e -V _z .

A figura acima mostra a característica estática de tensão versus corrente para um diodo zener hipotético, cuja tensão reversa é igual a 12 V. A respeito desse diodo e da característica acima, julgue os itens que se seguem.

Se o diodo zener caracterizado acima apresentar especificação de potência máxima igual a 120 mW, então esse diodo funcionará adequadamente para correntes inferiores a 10 mA, constituindo-se este limite como a corrente máxima de sobrecarga admitida pelo diodo.

Considere uma bateria de automóvel com indicação de 12 V de tensão capaz de fornecer 60 Ah. Considere ainda que essa bateria seja utilizada para atender a um conjunto de lâmpadas de baixa potência, as quais devem ser ligadas em momentos de emergência; nesses momentos, a bateria fornece corrente em tensão de 12 V constante durante o período em que tiver carga. Com relação a essa situação, julgue os itens a seguir.

Suponha que o conjunto de lâmpadas referido acima, quando as lâmpadas estiverem ligadas, consuma corrente contínua total de 2 A. Nesse caso, a bateria se descarregará após 30 horas de uso, caso não seja recarregada.

Considere uma bateria de automóvel com indicação de 12 V de tensão capaz de fornecer 60 Ah. Considere ainda que essa bateria seja utilizada para atender a um conjunto de lâmpadas de baixa potência, as quais devem ser ligadas em momentos de emergência; nesses momentos, a bateria fornece corrente em tensão de 12 V constante durante o período em que tiver carga. Com relação a essa situação, julgue os itens a seguir.

Suponha que se deseje utilizar a bateria para atender a uma carga CA que consome 360 W, e, para isso, seja utilizado um inversor de 12 V CC para 110 V CA adequadamente dimensionado. Nessa situação, caso não seja recarregada, a bateria será capaz de atender à referida carga em um período de no máximo 3 h de uso.
