Questões de Engenharia Elétrica do ano 2007

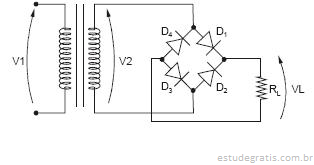

No circuito abaixo, os diodos são de silício e o transformador possui a especificação seguinte:

127V × 15V − 2A.

O valor de pico da tensão retificada na carga vale, aproximadamente,

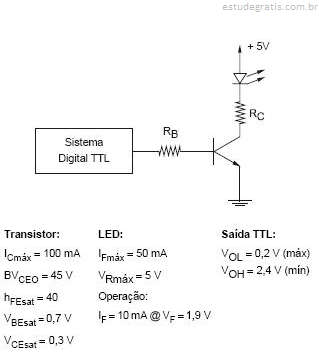

O circuito abaixo mostra a saída de um sistema digital TTL ligada a uma interface para acionamento de um LED.

Os valores nominais dos resistores RB e RC que atendem às especificações do projeto são, respectivamente,

A) 2k2 e 47k

B) 3k3 e 27k

C) 6k8  e 270

D) 6k8 e 470k

E) 18k e 27

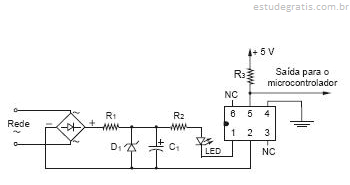

O circuito abaixo tem a função de fornecer nível lógico na saída enquanto houver tensão na rede, situação esta em que o LED ficará aceso, funcionando como indicador luminoso. Caso não haja tensão na rede, o LED apagará e o nível lógico de saída passará a níve alto. Para isolar o circuito alimentado pela rede elétrica do circuito que fornecerá o nível lógico para microcontrolador, foi utilizado um optoacoplador 4N25.

 Os pinos do optoacoplador estão corretamente denominados em:

A)

B)

C)

D)

E)

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Suponha que um diodo é conectado em série com uma resistência de 390W. Se a tensão medida na resistência for 7V, então podemos afirmar que o valor da corrente, através do diodo, é aproximadamente:

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Em relação a circuitos retificadores podemos afirmar:
