Questões de Engenharia Elétrica do ano 2007

#Questão 414806 - Engenharia Elétrica, Circuitos, FCC, 2007, TRF 4ª, Analista Judiciário

A corrente em um circuito monofásico em 110 V, contendo 9 luminárias com 4 lâmpadas fluorescentes de 32 W, cada qual com reatores com rendimento de 90% e fator de potência 0,8, é de, aproximadamente, em ampère,

A) 12,3

B) 13,4

C) 14,5

D) 15,6

E) 16,7

#Questão 414807 - Engenharia Elétrica, Circuitos, FCC, 2007, TRF 4ª, Analista Judiciário

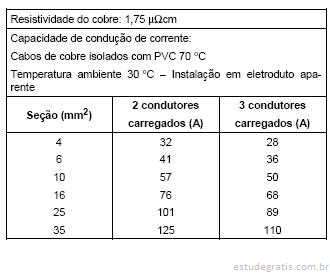

Para responder às questões de números 53 a 55 considere os dados abaixo.

Considerando apenas a resistência ôhmica do condutor, para um circuito monofásico em 115 V, com carga de 1725 W e fator de potência 0,6, com seção dos condutores 4 mm2 e 40 m de distância entre o quadro de distribuição e a carga, a queda de tensão percentual, vale, aproximadamente,

A) 4,8%

B) 5,5%

C) 6,2%

D) 6,9%

E) 7,6%

#Questão 414809 - Engenharia Elétrica, Circuitos, FCC, 2007, TRF 4ª, Analista Judiciário

#Questão 414811 - Engenharia Elétrica, Circuitos, FCC, 2007, TRF 4ª, Analista Judiciário

Considere um sistema trifásico simétrico e equilibrado em que um gerador em estrela com tensão de fase de 220 V alimenta uma carga em triângulo composta de três impedâncias de 20∠60°Ω . A tensão e a corrente de linha valem, respectivamente,

A)
