Questões de Engenharia Elétrica do ano 2006

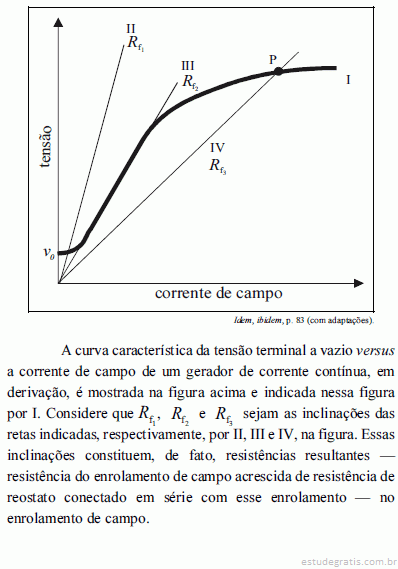

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

A grandeza R_f2 corresponde à resistência crítica de campo.

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

Se a corrente no circuito de campo for ajustada de modo que a resistência de campo seja igual a R_{f 1} , então o gerador não desenvolverá tensão com valor adequado para alimentar uma carga com valor nominal.

Considerando essas informações, julgue os itens a seguir, a respeito das características desse gerador de corrente contínua.

Se o circuito de campo for ajustado para ter resistência igual a R _{f 3} , então a tensão nos terminais do gerador, ao operar com carga nominal, será exatamente igual à tensão na figura correspondente ao ponto P indicado.

Consumidores de um sistema trifásico conectados ao final de um alimentador em baixa tensão da concessionária de energia reclamaram que os aparelhos eletrodomésticos em suas residências, em determinadas tomadas, estavam queimando com mais freqüência que quando alimentados por outras tomadas, na mesma residência. A concessionária verificou as reclamações dos consumidores e, de fato, constatou haver problema no alimentador, cujas causas deviam-se a desequilíbrios de tensão. A concessionária decidiu tomar as providencias necessárias no sentido de sanar o problema.

A respeito dessa situação hipotética, julgue os itens a seguir.

Conforme o nível de desequilíbrio de tensão, pode haver aquecimento acima do normal em motores de indução que são alimentados por meio do alimentador.

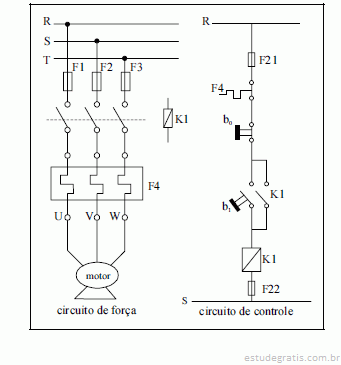

As figuras acima ilustram os circuitos de força e de controle para acionamento de um motor de indução trifásico. Julgue os itens que se seguem, que se referem aos componentes desses circuitos e ao funcionamento do motor.

O elemento K1, no circuito de força, é denominado selo da bobina.
