Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

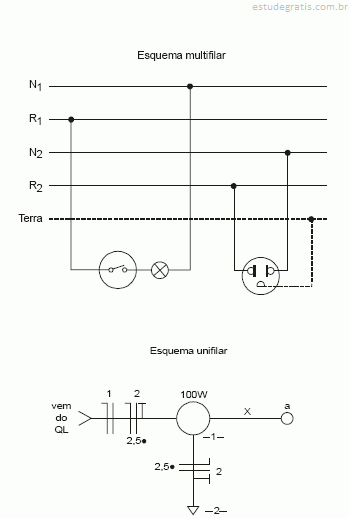

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

A alternativa que completa o diagrama unifilar com os condutores do eletroduto X é

A)

B)

C)

D)

E)

Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

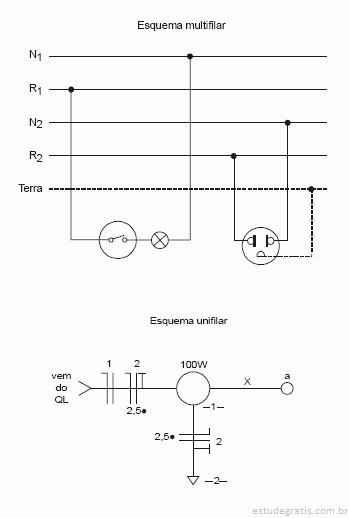

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

No esquema unifilar, a indicação 2,5• significa

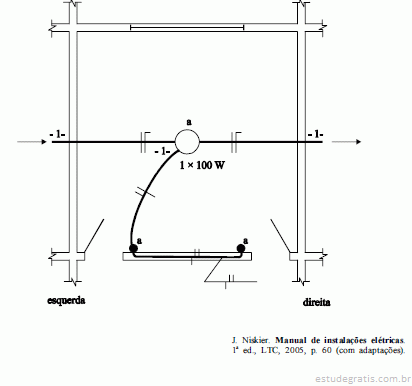

Considere a planta baixa mostrada na figura acima, que ilustra parte de uma instalação elétrica. Tendo como referência a instalação elétrica mostrada na planta, assinale a opção correta.

Considere que uma instalação central de ar condicionado, sistema de água gelada, possua os equipamentos básicos listados a seguir.

I unidade central de água gelada (PWC);

II bomba de água gelada (BAG);

III uma ou mais torres de arrefecimento por onde passa a água de condensação (necessária à refrigeração dos condensadores da unidade PWC);

IV bomba de água de condensação (BAC).

A entrada em funcionamento desses componentes atendem a uma seqüência que é definida por

Observe as afirmações a seguir, a respeito do dimensionamento de condutores em instalações elétricas, pelo método das quedas de tensão:

I – a redução na tensão não pode ultrapassar o limite de 7% para o sistema de iluminação e tomadas, em instalações alimentadas a partir da rede de alta tensão

II - a redução na tensão não pode ultrapassar o limite de 10% para o sistema de iluminação e tomadas, em instalações alimentadas diretamente da rede de baixa tensão

III – em qualquer dos dois caso, a queda de tensão, a partir do quadro terminal até o dispositivo consumidor de energia não pode ultrapassar 2%

Assinale a alternativa correta:
