Questões de Engenharia Elétrica do ano 2006

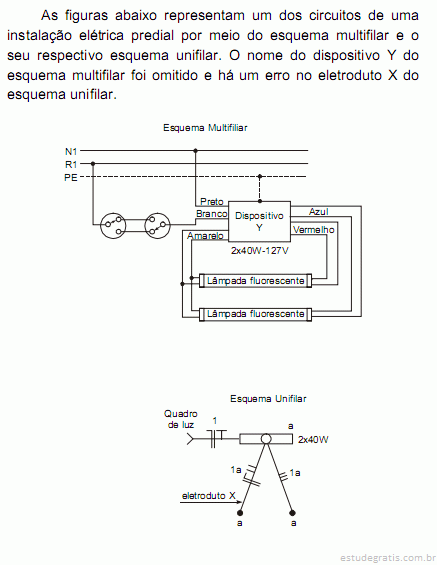

Utilize as informações abaixo para responder às questões de números 49 e 50.

O dispositivo Y representa

Utilize as informações abaixo para responder às questões de números 49 e 50.

No eletroduto X,

Para medir a tensão da rede elétrica de uma instalação predial com um multímetro digital, o seu seletor deve estar em

Tem-se uma instalação elétrica trifásica com condutor neutro na configuração estrela, sendo a tensão entre cada fase e o neutro igual a 220 V. Nesse caso, a tensão de linha vale

Considere as instalações elétricas seguintes:

I. Duas lâmpadas iguais de 220 V/100 W ligadas em paralelo em uma tomada de 220 V.

II. Duas lâmpadas iguais de 220 V/200 W ligadas em série em uma tomada de 220 V.

III. Duas lâmpadas iguais de 110 V/200 W ligadas em paralelo em uma tomada de 220 V.

IV. Duas lâmpadas iguais de 110 V/100 W ligadas em série em uma tomada de 220

V. Considere também as seguintes condições de operação:

1 = lâmpadas operando com subtensão.

2 = lâmpadas operando com sobretensão.

3 = lâmpadas operando em conformidade com as suas especificações.

Relacione corretamente as instalações com as condições de operação das lâmpadas:

A)

B)

C)

D)

E)
