Questões de Engenharia Elétrica do ano 2006

Um grande consumidor possui potência instalada 5MW, consumo mensal médio de 766,5 MWh e instalação possui fator de carga médio de 0,3. Nessas condições, o fator de demanda é, aproximadamente:

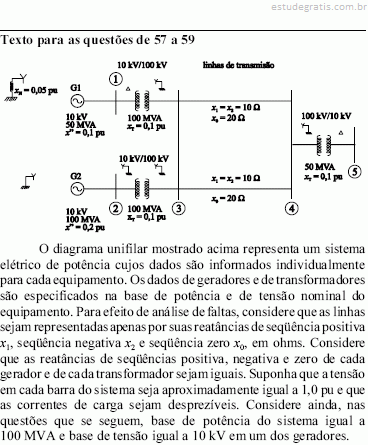

A impedância base, em Ω, no lado das linhas de transmissão mostradas no texto é igual a

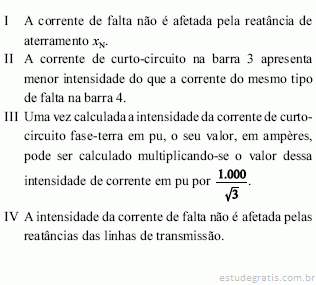

Ainda tendo o texto como referência e com relação a um curto-circuito fase-terra na barra 3, julgue os itens a seguir.

A respeito de faltas simétricas e assimétricas em um sistema elétrico de potência trifásico, assinale a opção correta.

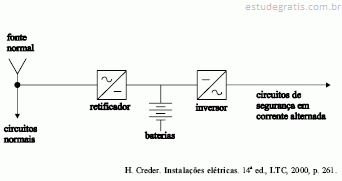

A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.

I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.

II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.

III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.

IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.

A quantidade de itens certos é igual a
