Questões sobre Instalações elétricas prediais

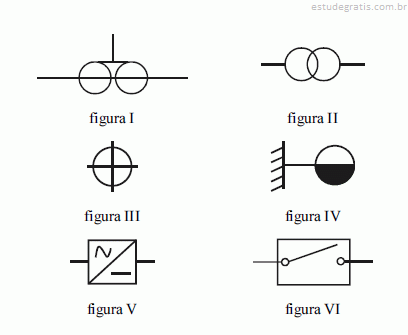

Com referência aos símbolos elétricos exibidos nas figuras de I a VI acima, os quais constam na norma NBR 5444 (símbolos gráficos para instalações elétricas prediais) da Associação Brasileira de Normas Técnicas (ABNT), julgue os itens que se seguem.

O símbolo da figura IV representa uma tomada para rádio e televisão.

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Para um circuito formado somente pelas lâmpadas mostradas na planta, se cada lâmpada da sala consumir 200 W e as demais lâmpadas consumirem 100 W, a resistência equivalente desse circuito será inferior a 25 ohms.

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Na planta, todas as tomadas possuem os condutores fase, neutro e terra.

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

As lâmpadas da sala são comandadas individualmente.

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

Na planta apresentada, os eletrodutos contêm, no máximo, 2 circuitos.
