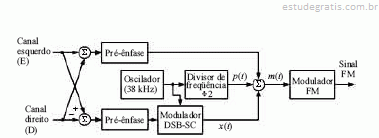

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Os processamentos de pré-ênfase e de ênfase utilizados nos sistemas FM são filtragens passa-altos e passa-baixos, respectivamente, que propiciam uma melhoria no desempenho desse tipo de sistema, isto é, aumentam a razão sinal-ruído do sinal de banda básica recuperado pelo demodulador FM.

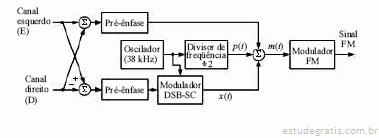

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Se os sinais de áudio (canais esquerdo e direito) têm largura de banda de 15 kHz, o sinal x(t) na saída do demodulador DSB-SC ocupa uma faixa de freqüência com largura de 30 kHz e freqüência central de 38 kHz.

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

A largura espectral do sinal FM gerado independe da largura espectral do sinal de banda básica modulante m(t), pois depende, exclusivamente, do desvio máximo de freqüência que esse sinal causa na portadora FM, sendo esse desvio proporcional ao valor máximo de m(t).

A figura a seguir mostra o diagrama de bloco funcional do sistema de geração do sinal FM para o serviço de radiodifusão sonora estereofônica.

Julgue os itens subseqüentes, relativos aos processos e sinais que participam dessa geração e também da demodulação do sinal FM estereofônico.

Para demodular o sinal FM e recuperar o sinal de banda básica m(t), usam-se demoduladores não-coerentes, embora, na decomposição do sinal m(t), seja preciso usar um demodulador coerente para o sinal DSB-SC x(t), em função do que se utiliza a transmissão do piloto p(t).

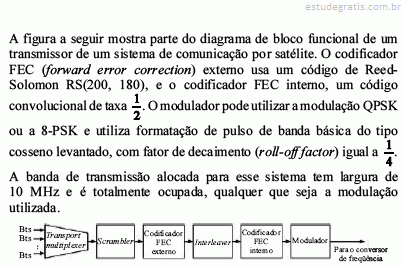

Julgue os itens de 56 a 62, relativos a esse sistema de comunicação.

Para combinar os fluxos de bits de entrada, o transport multiplexer pode-se utilizar qualquer uma das seguintes técnicas de multiplexação: FDM, TDM ou CDM.
