Questões de Engenharia Civil da UNIOESTE

A figura a seguir traz a representação de uma viga engastada submetida a um carregamento vertical de 40 N/m uniformemente distribuído no trecho BC. Desconsiderando a seção e o peso próprio da viga em questão, é CORRETO afirmar que os valores de reação no eixo Y e o momento fletor no apoio são, respectivamente:

Para a elaboração de um projeto de uma escola municipal, verificou-se a necessidade de implementação de uma rampa que dará acesso à cantina e precisará vencer o desnível de 1,20m existente. Admitindo-se a inclinação máxima de 8,33% prevista em legislação, o comprimento total da rampa deverá ser de:

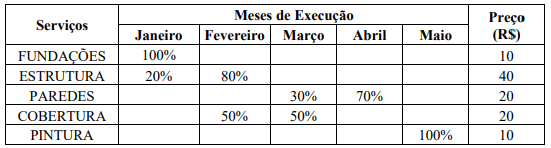

A execução de uma obra pública, salvo em casos específicos, é precedida pela contratação por meio de procedimento licitatório. Determinada empresa sagrou-se vencedora de um certame licitatório, apresentando, dentre outros diversos elementos, o cronograma físico-financeiro a seguir:




Considerando que as medições de pagamento da contratada serão realizadas ao final de cada mês, tendo como base o cronograma físico-financeiro apresentado, assinale a alternativa INCORRETA.

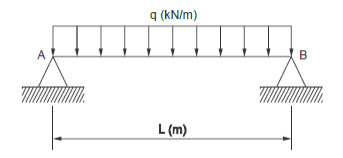

Considere a figura a seguir, que representa uma viga biapoiada com comprimento “L” submetida a um carregamento uniformemente distribuído com intensidade “q”.



Adotando-se o valor de 60kN/m para a carga uniformemente distribuída e o comprimento total de 6m para a viga em questão, é CORRETO afirmar que o momento fletor e o esforço cortante no centro da viga, serão, respectivamente:

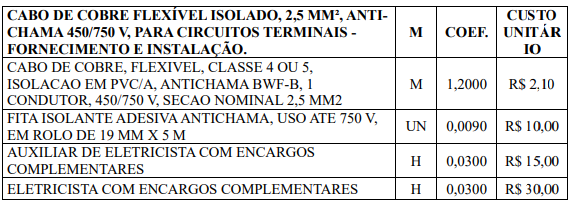

Considerando o serviço de instalação de cabo de cobre flexível isolado com bitola de 2,5mm2 , conforme composição analítica abaixo.



Com base nesta composição, assinale a alternativa INCORRETA.
