Questões de Engenharia Civil da CESPE / CEBRASPE

A partir da figura acima, que representa um colchão drenante de rodovia, julgue os itens subseqüentes.

Na figura, a expressão “r = 30 cm a 40 cm” indica a espessura da camada de resistência.

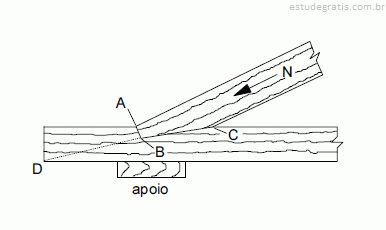

O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.

No dimensionamento da ligação, admite-se que o cisalhamento da peça horizontal ocorra ao longo do plano BD.

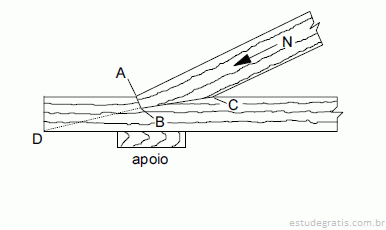

O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.

A profundidade do dente do entalhe é função da tensão de compressão admissível no plano definido pelos pontos A e B.

O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.

A força de resistência por atrito ao longo do comprimento BC é significativa e deve ser considerada no dimensionamento da ligação.

Os requisitos de segurança, durabilidade e funcionalidade condicionam fortemente o dimensionamento de estruturas de concreto armado. Com relação a tais estruturas, julgue os itens subseqüentes.

Em armaduras de protensão de vigas de concreto protendido, as ancoragens intermediárias móveis devem ser localizadas junto à face externa do banzo superior ou do banzo inferior, a fim de que possam ser tracionados os cabos de protensão.
