Questões sobre Hidráulica e Hidrologia

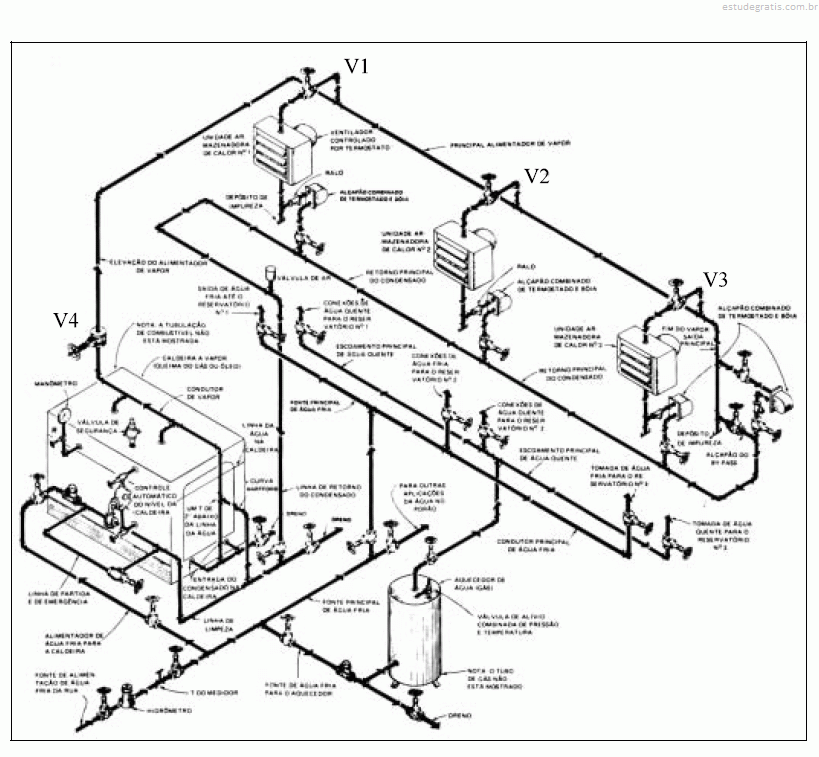

Uma das pranchas recebidas pelo desenhista continha a figura acima. Com referência a essa figura, julgue os itens que se seguem.

O esquema da figura mostra as conexões, os fluxos e os controles de três sistemas derivados do mesmo ramal de água fria: abastecimento de água fria para os reservatórios 1, 2 e 3; abastecimento de água quente a partir de um aquecedor a gás para os reservatórios 1, 2 e 3; e sistema de aquecimento por insuflamento de ar aquecido por vapor que, por sua vez, é produzido em uma caldeira.

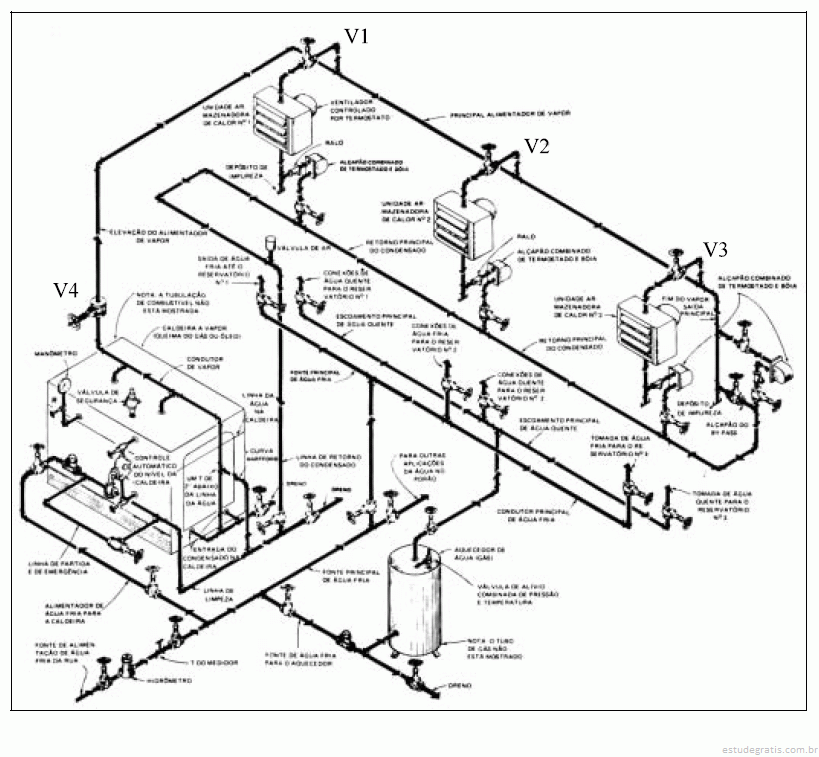

Uma das pranchas recebidas pelo desenhista continha a figura acima. Com referência a essa figura, julgue os itens que se seguem.

Segundo o esquema da figura, a válvula V4 (junto à caldeira) serve para impedir o retorno do vapor para a caldeira.

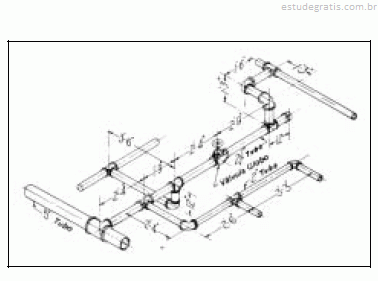

Considerando que a figura acima faça parte do lote de pranchas a ser analisado pelo desenhista, julgue os itens a seguir, relativos a essa figura.

O esquema de canalização da figura usa canos de 2", 2 ½" e 5" de diâmetro.

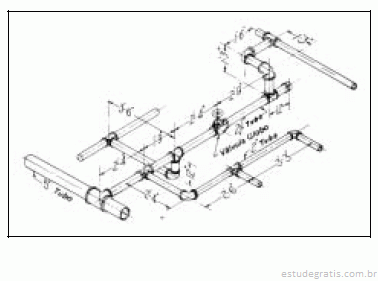

Considerando que a figura acima faça parte do lote de pranchas a ser analisado pelo desenhista, julgue os itens a seguir, relativos a essa figura.

O sistema de cotagem pelos eixos utilizado no esquema apresentado na figura tem a vantagem de permitir posicionar válvulas, conexões e demais elementos da canalização com precisão por independer das dimensões ou dos diâmetros dos canos e das peças.

A respeito da figura acima, que integra o lote de pranchas a ser examinado pelo desenhista, julgue o item abaixo.

A figura mostra o circuito elétrico automático de uma bomba centrífuga ligada a uma câmara de enchimento.
