Questões de Engenharia Civil do ano 2022

#Questão 1007138 - Engenharia Civil, , FGV, 2022, SEAD-AP, Técnico Pericial - Tecnólogo em Construção de Edifícios

No programa AutoCad, aplicou-se o comando Line por meio da seguinte sequência:

Command: Line

From point: 0,0

To point: 0,5

To point: (1)

To point: @11,0

To point: 15,0 To point: 0,0

To point: Enter (encerra o comando)

Sabendo que a figura gerada é uma poligonal fechada, a instrução (1) foi:

A) 11,11

B) @11,11

C) 8<60

D) @8<60

E) @11<30

#Questão 1007139 - Engenharia Civil, , FGV, 2022, SEAD-AP, Técnico Pericial - Tecnólogo em Construção de Edifícios

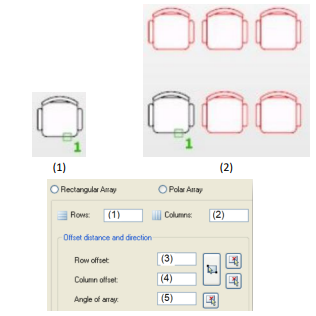

A partir da figura (1), gerou-se a figura (2) no programa AutoCad utilizando o comando ARRAY e a caixa de diálogo apresentada a seguir.

Imagem associada para resolução da questão

Sabendo que o afastamento horizontal entre as cadeiras é de 1 e o afastamento vertical vale 2, o tipo de array executado e os valores indicados pelos números (1) a (5) na caixa de diálogo são

A)

Rectangular array, 2, 3, 1, 2, 0

B)

Rectangular array, 2, 3, 2, 1, 0

C)

Rectangular array, 3, 2, 1, 2, 90

D)

Polar array, 2, 3, 2, 1, 0

E)

Polar array, 3, 2, 0, 0, 90

#Questão 1007140 - Engenharia Civil, , FGV, 2022, SEAD-AP, Técnico Pericial - Tecnólogo em Construção de Edifícios

Em uma instalação de esgoto sanitário, o prolongamento do tubo de queda acima do ramal mais alto a ele ligado e com extremidade superior aberta à atmosfera situada acima da cobertura da edificação é denominado

A) ramal de ventilação.

B) tubo ventilador de alívio.

C) tubo ventilador de circuito.

D) tubo de ventilação primária.

E) tubo de ventilação secundária.

#Questão 1007141 - Engenharia Civil, , FGV, 2022, SEAD-AP, Técnico Pericial - Tecnólogo em Construção de Edifícios

#Questão 1007142 - Engenharia Civil, , FGV, 2022, SEAD-AP, Técnico Pericial - Tecnólogo em Construção de Edifícios

A figura a seguir apresenta a instalação sanitária do banheiro de uma edificação.

Desconsiderando a aplicação do método hidráulico proposto na NBR 8160:1999, o diâmetro e a declividade mínimos da tubulação (1) valem

A)

75 mm e 1%.

B)

75 mm e 2%.

C)

100 mm e 1%.

D)

100 mm e 2%.

E)

125 mm e 2%.
