Questões de Engenharia Civil do ano 2016

Em uma estrutura metálica foi utilizado um perfil de aço MR250 de seção compacta VS 500 × 61 como viga, simplesmente apoiada, com 5 m de comprimento e contenção lateral contínua. O módulo de resistência plástico do perfil é 1529 cm3. Considerando que a viga foi dimensionada para os estados limites de escoamento e flambagem para as combinações de ações normais, a carga uniformemente distribuída de cálculo, sem considerar o peso próprio do perfil, é, em kN/m,

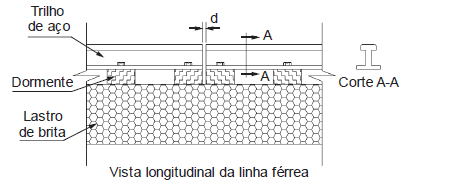

Considere o encontro de trilhos de aço de uma linha férrea, representado na figura abaixo.

Os trilhos possuem 6 m de comprimento e o coeficiente de dilatação térmica linear adotado para o aço é 12 × 10−6/°C. Se na região onde foi construída a linha férrea as temperaturas podem variar de 10 °C a 35 °C, a distância mínima de separação entre os trilhos é, em milímetros,

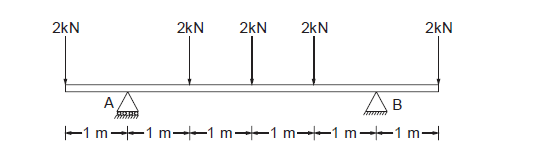

Considere a viga de uma estrutura metálica representada na figura abaixo.

Na análise da flexão, o momento fletor máximo que traciona a face inferior da viga, entre os apoios A e B é, em kNm,

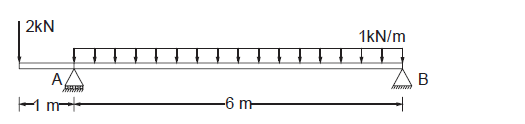

Considere a viga com dois apoios e um balanço, representada na figura abaixo.

O tipo de diagrama utilizado para análise dos esforços cortantes é

A)

B)

C)

D)

E)

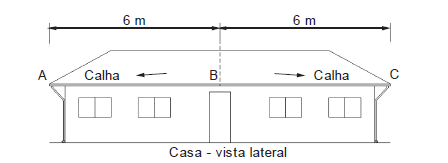

A figura abaixo representa a vista lateral de uma residência em cujo telhado foi instalada uma calha para captação de águas pluviais.

Para garantir o escoamento das águas pluviais, a diferença mínima de cotas entre os pontos A e B deve ser, em centímetros,
