Questões de Engenharia Civil do ano 2012

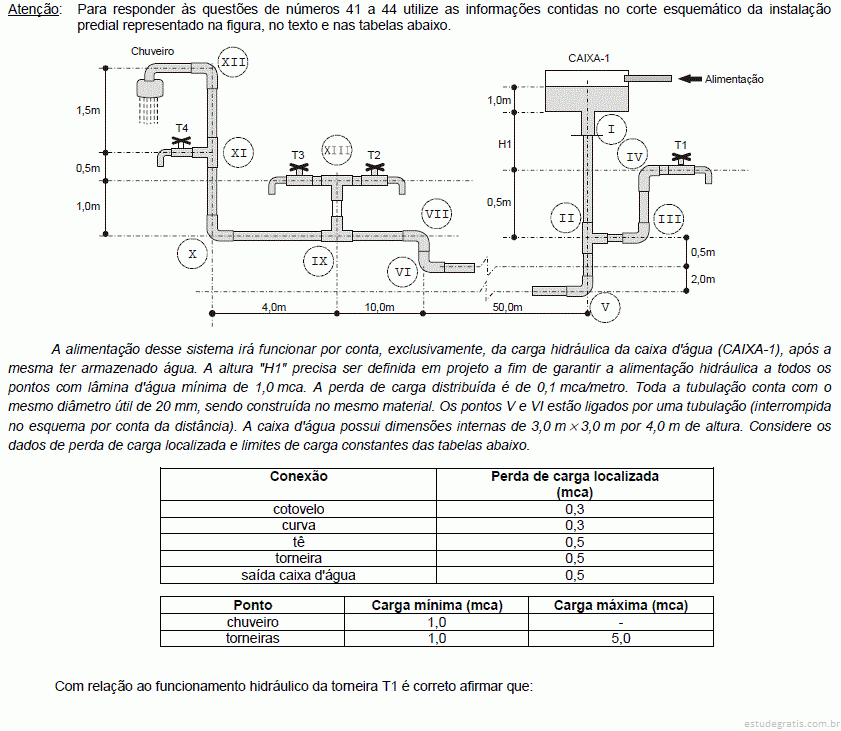

Somente com as outras torneiras e o chuveiro funcionando é que a torneira T1 ficará com carga abaixo da máxima, sob qualquer valor de H1.

A carga hidráulica máxima será extrapolada assim que a lâmina d'água dentro da caixa passar de 2,0 mca com ou sem alteração de H1.

A torneira funcionará abaixo da carga máxima, apenas se a lâmina d'água da caixa for inferior a 1,0 mca e se H1 for igual 5,0 mca.

Será necessário um registro entre os pontos I e II a fim de regular, para baixo, a pressão oferecida a T1 e ao chuveiro, após o cálculo correto de H1.

Será necessário um registro entre os pontos II e III a fim de regular, para baixo, a pressão oferecida a T1 se H1 for corrigida para que o chuveiro funcione.

III.

II.

I.

II e III.

I e III.

Não existirá carga hidráulica suficiente para que o mesmo funcione, quando a lâmina d'água dentro da caixa estiver com 1,0 mca mesmo que H1 seja maior que 10,0 mca.

Se todas as torneiras estiverem fechadas, quando a lâmina d'água tiver 1,0 mca e H1 for igual a 10,0 mca, o chuveiro funcionará.

Pelo menos uma das torneiras deve estar fechada para que o chuveiro funcione quando a lâmina d'água da caixa tiver 1,0 mca e H1 for igual a 10,0 mca.

Seria necessário que a área da caixa d'água fosse maior que 5,0 m × 5,0 m para que existisse carga mínima para o chuveiro mesmo que H1 fosse igual a 12,0 mca e lâmina d'água fosse igual a 1,0 mca.

O diâmetro da tubulação deveria decrescer para 15 mm a fim de garantir que a pressão disponível ao chuveiro fosse suficiente ao seu funcionamento, com H1 mínimo de 5,0 mca.

II.

I.

I e II.

III.

II e III.

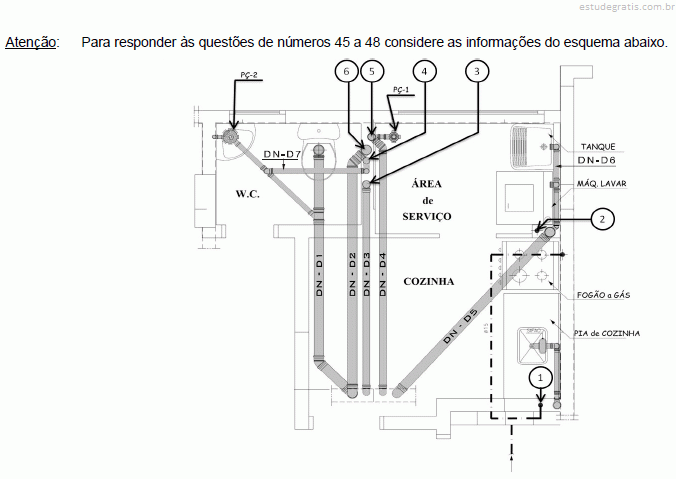

ralo seco, ralo seco, instalação de gás.

ralo sifonado, ralo seco e instalação de água de reuso.

coluna de esgoto, ralo sifonado e coluna de água de reuso.

ralo seco, coluna de esgoto e instalação de gás.

ralo seco, ralo sifonado e instalação de gás.
