Questões de Engenharia Civil do ano 2011

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

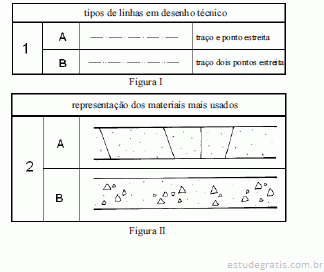

Na figura I, a linha do tipo B pode ser aplicada para representar contornos de peças adjacentes e a posição limite de peças móveis.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho B representa argamassa.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho A representa concreto em corte.

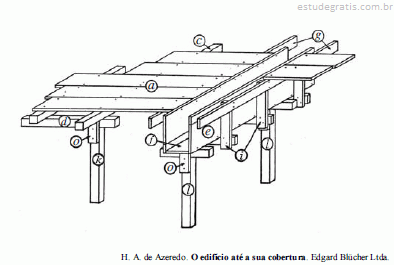

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

O componente indicado pela letra c é denominado guia.

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

Os componentes indicados pela letra i são as travessas de apoio.
