Questões de Engenharia Civil do ano 2010

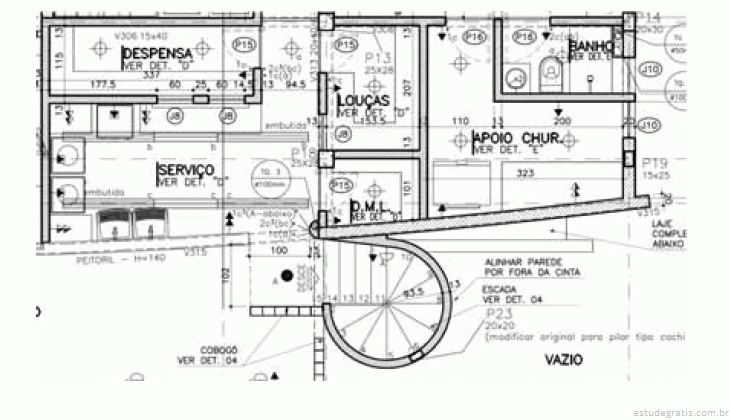

Em relação à execução e à leitura de desenhos de arquitetura e tendo em vista o desenho acima que representa um trecho da planta-baixa do segundo pavimento de uma edificação, julgue os itens a seguir.

A maior medida interna do ambiente denominado louças é de 2,33 m.

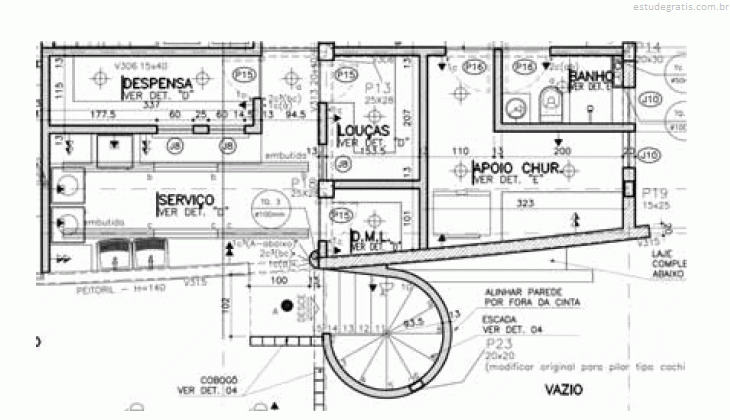

Em relação à execução e à leitura de desenhos de arquitetura e tendo em vista o desenho acima que representa um trecho da planta-baixa do segundo pavimento de uma edificação, julgue os itens a seguir.

A escada representada desenvolve seu trecho helicoidal com 9 degraus espaçados por uma distância angular de 30º.

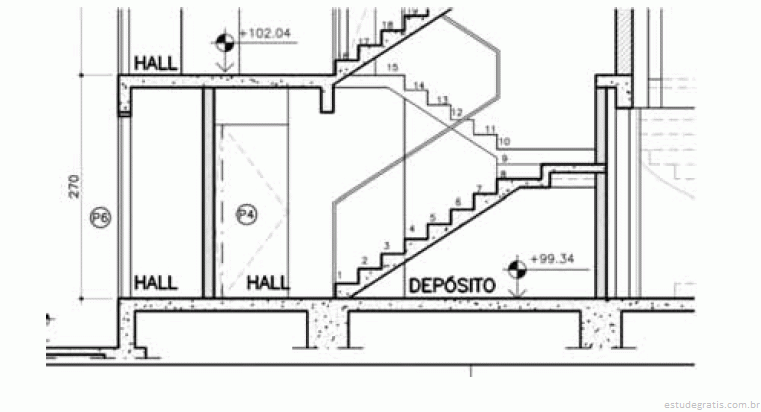

Com relação a projeto e detalhes técnicos, desenho e leitura de arquitetura e com base no desenho acima, julgue os itens a seguir.

A escada representada no desenho desenvolve-se em formato de U, sem patamar intermediário. Os degraus de número 9 e 10 são inclinados em relação aos dois lances retos e fazem um leque no lugar de um patamar.

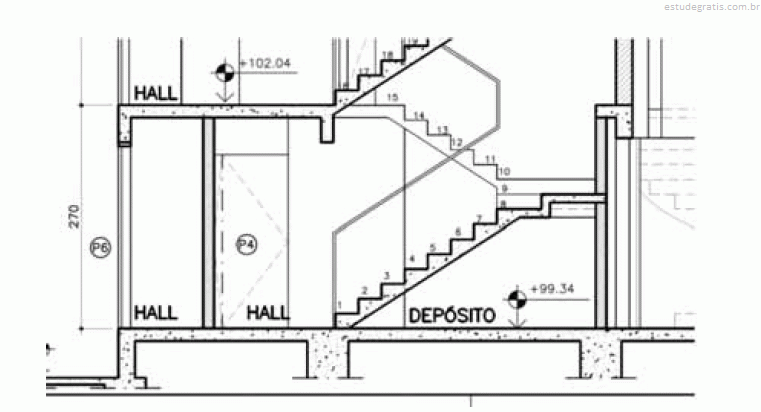

Com relação a projeto e detalhes técnicos, desenho e leitura de arquitetura e com base no desenho acima, julgue os itens a seguir.

A escada vence uma altura de 2,70 m, com 15 pisos e degraus de 18 cm de altura.

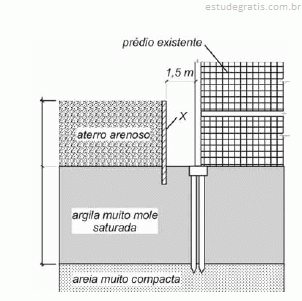

Considerando as condições apresentadas na figura acima, que ilustra um aterro arenoso a ser construído sobre uma camada de argila muito mole saturada, próxima a um prédio existente, julgue os itens a seguir.

Resultados de ensaios de limite de liquidez pelo método do cone podem ser utilizados para a obtenção dos parâmetros de resistência do solo arenoso necessários para o dimensionamento da estrutura de contenção (X).
