Questões de Engenharia Civil do ano 2010

Em relação ao desenho técnico e às suas normas de cotagem, e considerando o desenho acima de uma peça metálica cujas cotas estejam em centímetros, julgue os itens a seguir.

Nessa situação, embora os comprimentos representados no desenho sejam desproporcionais, o comprimento da peça é igual a 30 centímetros.

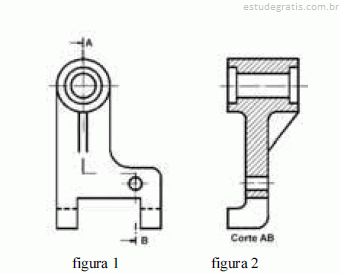

Cortes são operações secionais do desenho técnico que servem para mostrar detalhes do interior de um objeto ou peça. Considerando as figuras apresentadas, julgue os itens seguintes.

O resultado do corte é mostrado como uma ou mais superfícies chamadas seção de corte, enquanto o restante do objeto cortado é mostrado como na vista original correspondente.

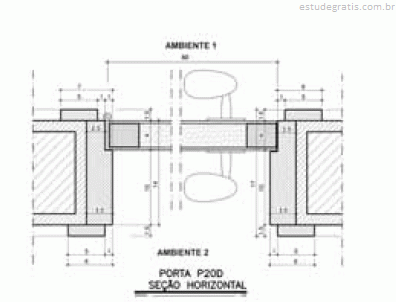

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

Como o desenho da folha da porta foi interrompido por economia de espaço horizontal no papel de desenho, a sua linha de cota também deveria ter sido interrompida.

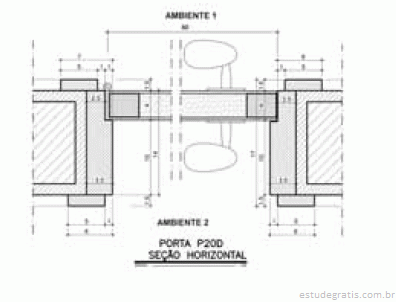

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

O conjunto de desenho mostra que os marcos da porta têm 3,5 cm de espessura e que a seção dos alizares mede 5,0 cm × 1,5 cm.

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

O desenho acima mostra a seção horizontal de uma porta e seus encaixes com folha de 80 cm que tem abertura para uma área denominada ambiente 1.
