Questões de Engenharia Civil do ano 2007

Considere que o gráfico acima tenha sido obtido no ensaio à tração de uma barra de aço utilizada em obras de construção civil. Acerca desse resultado, assinale a opção correta.

Em obras de concreto armado, são buscadas soluções para viabilizar a execução dos serviços ou a adaptação das condições existentes às especificações do projeto. Julgue os itens seguintes, que relatam situações rotineiras em obras desse tipo.

I Na falta de aço CA 60 na obra, a substituição de aço CA 60 por CA 50 implica alteração da área de ferro aplicada.

II Embora não seja incentivada, a adição de cimento para redosagem de um concreto com abatimento acima do especificado pode corrigir o fator água/cimento, mesmo que o abatimento continue maior que o projetado.

III Na concretagem submersa, o concreto é lançado na superfície da água e, por gravidade, preenche completamente a forma.

IV No sistema de protensão com aderência inicial, as bainhas são preenchidas com pasta de cimento.

V A adição de superplastificante a um concreto deve ser feita sempre na usina de concreto, para garantir a sua dosagem correta.

Estão certos apenas os itens

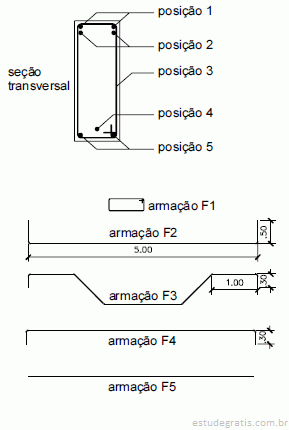

A figura acima ilustra a seção transversal e o detalhamento da ferragem de uma viga na posição em que será montada. A seção transversal mostrada está localizada a 0,50 m da borda direita da viga. Assinale a opção que relaciona, de forma correta, as barras dobradas (armações) com as posições 1, 2, 3, 4 e 5 indicadas na seção transversal, nesta ordem.

A resistência dos materiais é um parâmetro usado para prever o comportamento de sólidos submetidos a esforços externos. Dessas análises, resultam fundamentos para o entendimento da capacidade de resistência das estruturas às cargas solicitantes. Acerca desse tema, julgue os seguintes itens.

Um corpo se deforma em regime elástico quando sua deformação cessa com a retirada da carga que provocou esse efeito.

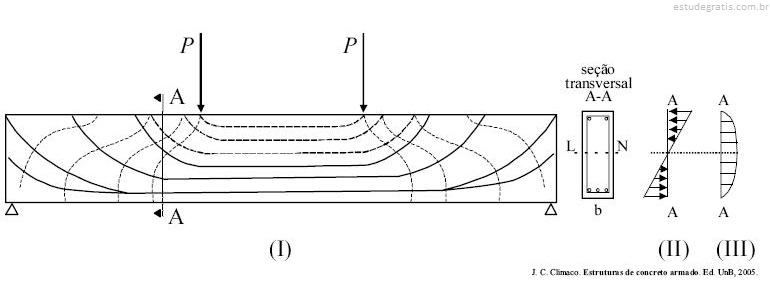

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.

Na figura I, as linhas tracejadas correspondem às trajetórias das tensões principais de compressão.
