Questões de Engenharia Civil do ano 2002

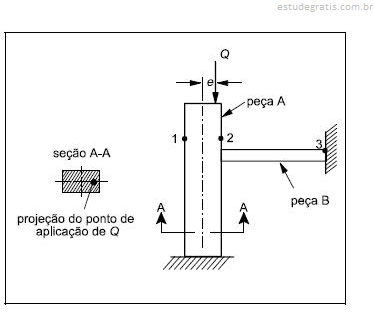

Com base na situação de carregamento do pilar apresentado na figura acima, julgue os itens que se seguem.

Para a situação de carregamento apresentada na figura, desprezando-se o peso da peça A, a tensão vertical no ponto 1, na face lateral da peça, será sempre de compressão.

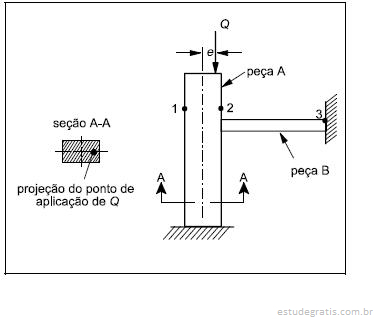

Com base na situação de carregamento do pilar apresentado na figura acima, julgue os itens que se seguem.

Caso o apoio na base da peça A ceda verticalmente, o acréscimo de tensão horizontal provocado na peça B, no ponto 3, será de tração.

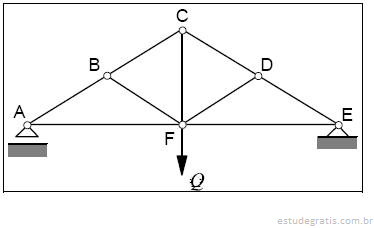

Considerando a treliça plana reticulada, simétrica em relação ao eixo vertical que passa pelo trecho CF e submetida ao carregamento Q como indicado na figura acima, julgue os itens a seguir.

Os trechos AB e DE serão submetidos a tração.

Considerando a treliça plana reticulada, simétrica em relação ao eixo vertical que passa pelo trecho CF e submetida ao carregamento Q como indicado na figura acima, julgue os itens a seguir.

O trecho CF será submetido a tração.

Considerando a treliça plana reticulada, simétrica em relação ao eixo vertical que passa pelo trecho CF e submetida ao carregamento Q como indicado na figura acima, julgue os itens a seguir.

Os trechos AF e FE serão submetidos a compressão.
