No que se refere à leitura e interpretação de desenhos mecânicos, julgue os próximos itens.

Em desenho técnico de peças mecânicas, existem algumas regras fixas para a representação das cotas, embora seu posicionamento admita uma certa variação de acordo com as características de cada peça. Das figuras I e II, pode-se afirmar que as duas representações da distância entre furos de 20 cm estão corretas.

No que se refere à leitura e interpretação de desenhos mecânicos, julgue os próximos itens.

Dada a peça na figura I abaixo onde as partes 1 e 2 devem ser unidas por solda de filete executada em toda a periferia do contato dos membros 1 e 2, pode-se concluir que a simbologia da solda utilizada na figura II está correta e corresponde à solda desejada no desenho da figura I.

No que se refere à leitura e interpretação de desenhos mecânicos, julgue os próximos itens.

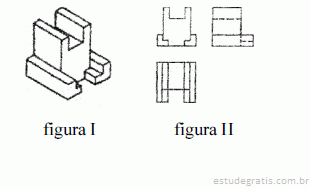

Considere as figuras I e II em que a figura I é a representação em perspectiva de uma peça mecânica feita em aço. Em termos de linhas, pode-se concluir que os desenhos na figura II representam três projeções da peça em I.

No que se refere à leitura e interpretação de desenhos mecânicos, julgue os próximos itens.

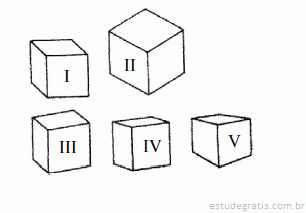

As perspectivas têm a vantagem de possibilitar às pessoas não familiarizadas com as técnicas de representação em projeções ortogonais uma compreensão mais fácil do objeto representado. As perspectivas de um cubo de aço de 20 mm de aresta estão representadas nas figuras abaixo. Pode-se classificar estas perspetivas como: I cavaleira, II isométrica, III trimétrica, IV dimétrica e V rigorosa.

No que se refere à leitura e interpretação de desenhos mecânicos, julgue os próximos itens.

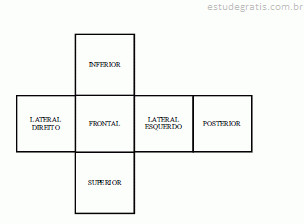

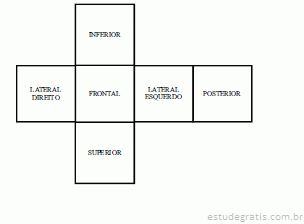

A figura I a seguir representa uma peça mecânica em perspectiva suas projeções no primeiro diedro, são respectivamente: a vista superior em II, a vista frontal em III e a vista lateral direita em IV.
