Questões de Eletrônica do ano 2022

Julgue o item, considerando conceitos de controle de sistemas.

Leis de controle digital são comumente implementadas usando dispositivos de famílias lógicas TTL ou CMOS.

Julgue o item, considerando conceitos de controle de sistemas.

Apenas leis de controle lineares poderão estabilizar sistemas não lineares instáveis.

Julgue o item, considerando conceitos de controle de sistemas.

Para estabilizar um sistema de primeira ordem, sem zeros e polo instável, pode-se fazer uso de uma lei de controle proporcional.

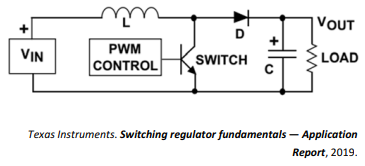

A figura acima refere-se a uma estrutura básica de conversor DC/DC, sendo V_IN > 0 a tensão de entrada, V_OUT a tensão de saída sobre a carga (item LOAD, na figura) e PWM CONTROL o circuito que gera um sinal modulado em largura de pulso (PWM, do inglês) para ativar a chave (item SWITCH, na figura). Considerando essa figura, julgue o item.
Apesar de o circuito mostrar como chave um transistor NPN, podem ser usados, em seu lugar, um SCR ou um TRIAC.

A figura acima refere-se a uma estrutura básica de conversor DC/DC, sendo V_IN > 0 a tensão de entrada, V_OUT a tensão de saída sobre a carga (item LOAD, na figura) e PWM CONTROL o circuito que gera um sinal modulado em largura de pulso (PWM, do inglês) para ativar a chave (item SWITCH, na figura). Considerando essa figura, julgue o item.
No período do ciclo PWM em que a chave está aberta, o diodo D tem como função permitir a passagem de corrente do indutor L para carregar o capacitor C.
