Questões sobre Circuitos Elétricos em Eletricidade

Julgue o item subsequente, a respeito de eletromagnetismo, arquitetura de computadores e modelo de referência OSI.

O coulomb, que é a unidade de carga elétrica, é considerado um valor de carga extremamente grande, representando uma grande quantidade de elétrons, sendo o elétron a menor carga elétrica conhecida.

Como podemos determinar o fornecimento de energia elétrica em redes secundárias (urbanas ou rurais) trifásicas (127/220 V), com carga instalada entre 15,1 kW e 75,0 kW?

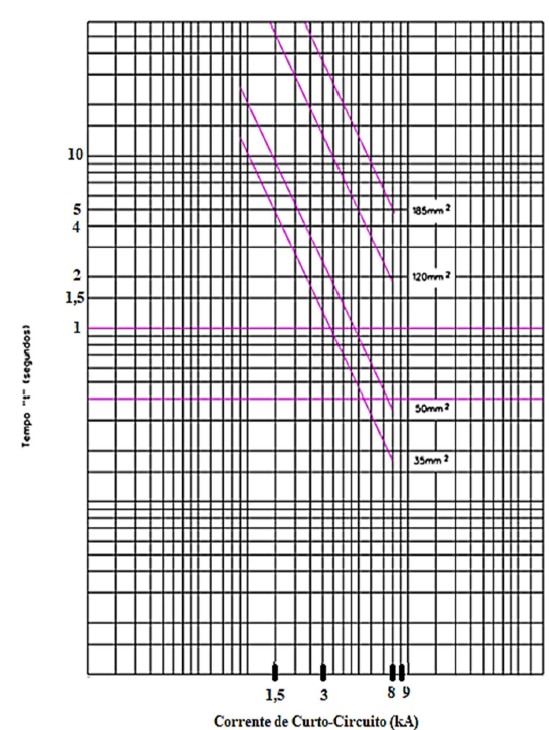

O gráfico a seguir mostra as correntes máximas admissíveis em regime de curto-circuito em cabos classe 8,7/15 kV. A afirmativa CORRETA é:

Numa experiência de bancada, associa-se um capacitor de 100 ?F em série com um resistor de 40 k?. Esta associação é alimentada por uma fonte de tensão contínua de 12 volts, através de uma chave liga-desliga.

Sabe-se que, quando a chave é fechada, em t=0, o capacitor, que estava inicialmente descarregado, começa a acumular tensão em seus bornes. Sabe-se, também, que depois de um tempo igual a uma Constante de Tempo do circuito, a tensão no capacitor atinge 63% de sua tensão final, em regime permanente.

Quanto tempo, medido em segundos, após o fechamento da chave, esse capacitor da experiência atingirá 63% do seu valor final?

Marque a opção CORRETA para o valor medido da tensão V₀ caso seja conectado um voltímetro entre os terminais X e Y do circuito elétrico apresentado a seguir.
