Listagem de Questões sobre Circuitos Elétricos em Eletricidade

Fator de Potência (FP) é definido como a razão da potência real ou potência ativa pela potência total ou potência aparente, e está diretamente associado à medida de desempenho no aproveitamento otimizado da energia elétrica oferecida pela distribuidora de energia. Um dos indicadores presentes na fatura de energia elétrica é o fator de potência. Ele é ainda mais importante em se tratando de faturas de energia elétrica de indústrias. No Brasil, de acordo com a legislação em vigor, o valor mínimo para o Fator de Potência é

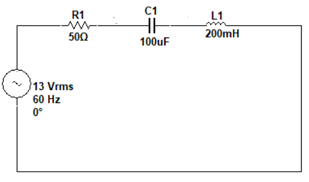

Determine a impedância equivalente na forma retangular para o circuito a seguir e assinale a alternativa correta. Considere ? = 3,14 e as impedâncias arredondadas sem casas decimais.
Imagem associada para resolução da questão

Utilizando as leis de Kirchoff, determine a tensão no resistor de 1? e assinale a alternativa correta


Imagem associada para resolução da questão

#Questão 917038 - Eletricidade, Circuitos Elétricos em Eletricidade, FUMARC, 2023, AL-MG, Técnico de Apoio Legislativo - Técnico em Eletrônica

Reguladores de tensão são uma classe de circuitos integrados (CI) largamente utilizados em fontes de alimentação. As afirmativas abaixo referem-se a circuitos integrados reguladores de tensão:
I) Dropout é o valor mínimo de tensão entre os terminais de entrada e saída do CI regulador, que garante a sua atuação.
II) A série 78XX é formada por reguladores de tensão negativa.
III) Regulação de carga é a medida da variação de tensão na saída para uma determinada variação da tensão de entrada.
IV) O CI LM317 é um exemplo de um regulador que pode operar com tensão de saída ajustável.
Está CORRETO apenas o que se afirma em:

#Questão 917040 - Eletricidade, Circuitos Elétricos em Eletricidade, FUMARC, 2023, AL-MG, Técnico de Apoio Legislativo - Técnico em Eletrônica

Abaixo é mostrado o diagrama esquemático de um circuito digital e um diagrama temporal, que mostra a saída Q do circuito em função das entradas A, CLK e D.
Imagem associada para resolução da questão

Os níveis lógicos das entradas B e E, que fazem com que o diagrama temporal corresponda corretamente ao funcionamento do circuito, são:
