Durante o desenvolvimento de um produto são realizados diversos modelos tridimensionais. Cada modelo tem uma função específica, que contribui desde o aprimoramento mecânico até análise de estilo. Portanto, o tipo de modelo tridimensional que é empregado para análise ergonômica é o modelo
piloto, pois, a partir das especificações do projeto, inicia-se a fase de desenvolvimento tecnológico, onde são gerados testes de desempenhos qualitativos e/ou quantitativos.
de representação em escala reduzida (maquete), pois se verificam as relações de movimento, formas ou espaços estabelecidas pelo detalhamento do projeto.
funcional, pois é possível se observar diversos aspectos construtivos, dimensionais e usuais do futuro produto, por meio de análises de desempenho mecânico, estético entre outros.
de simulação (muck-up), pois corresponde a um modelo destinado à verificação de usabilidade e em relação às dimensões em projeto.
de produção, ou protótipo, pois permite verificar o desempenho técnico-funcional em condições reais utilizando os materiais que serão aplicados no produto serial.

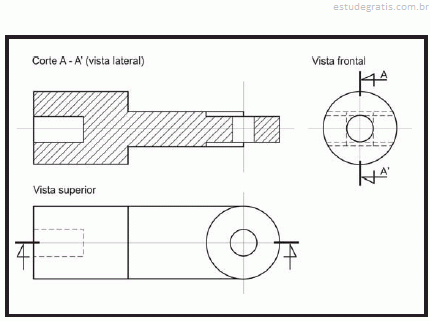

Considerando que a peça abaixo foi conformada em liga de alumínio pelo processo de fundição em casca (Shell-molding), qual a seqüência de máquinas e operações necessárias para atribuir precisão dimensional e reduzir a rugosidade superficial?
1º- Torno mecânico (torneamento cilíndrico e furação de topo); 2º Arco de serra (cortes retos e curvos); - 3º- Plaina limadora (rebaixos planos); 4º- Fresadora universal (rebaixamentos por fresagem paralela); 5º -Furadeira de coluna (furo transversal passante); 6º- Moto-esmeril de chicote (acabamento da borda curva).
1º- Plaina limadora (rebaixos planos); 2º- Torno mecânico (torneamento cilíndrico); 3º- Furadeira radial (furo transversal passante); 4º Furadeira de bancada (furo de topo); 5º- Serra de fita (extração do massalote); 6º Motoesmeril de chicote (acabamento da borda curva).
1º Serra de fita (extração do massalote); 2º - Torno mecânico (torneamento cilíndrico); 3º - Fresadora universal (rebaixamentos por fresagem paralela e de topo); 3º- Furadeira de bancada (furação de topo e transversal passante); 5º Retificadora universal (retifica horizontal)
1º- Fresadora universal (rebaixamentos por fresagem paralela e de topo); 2º- Torno mecânico (torneamento cilíndrico); 3º- Plaina Limadora (rebaixos planos); 4º- Furadeira de bancada (furação de topo e transversal passante); 5º Moto-esmeril de chicote (extração do massalote e acabamento da borda curva).
Os sistemas mecânicos de movimentação apresentam como característica principal a transmissão de potência entre eixos (motriz e operatriz), formando conjuntos que coordenam movimentos rotatórios, circulares ou retilíneos. Indique o sistema de transmissão mecânico que transforma movimento circular em movimento retilíneo.
Sistema de transmissão por engrenagens.
Sistema de transmissão constituído por rodas de fricção.
Sistema de transmissão formado por correntes e rodas dentadas.
Sistema de transmissão composto por glifo oscilante.
Sistema de transmissão com polia e correia.
No processo de termoformação (vaccum forming) é comum ocorrer problemas de conformação quando a geometria do molde não está em consonância com a técnica especificada. Entre esses problemas destaca-se a formação de vincos (“costelas”) em determinadas regiões do moldado, ocasionando má conformação da lâmina termoplástica. Por que ocorre este problema e que solução é indicada?
Os vincos são gerados porque não há compatibilidade entre a conicidade do molde e a espessura da lâmina. Logo, indicase como solução o aumento dos ângulos de extração, a fim de melhorar o estiramento da lâmina sob o molde.
Este problema decorre da falta de pressão de vácuo durante o processo de estiramento da lâmina, resultando em uma peça com imperfeições no moldado. São necessários os seguintes ajustes: aumento da pressão de sucção do vácuo e reposicionamento dos canais de sucção (furos) do molde.
A formação dos vincos ocorre quando o molde apresenta falhas no acabamento superficial, resultando no atrito da lâmina sob o mesmo. A fim de evitar a ocorrência deste problema, indica-se a necessidade de polimento da superfície do molde (reduzir a rugosidade) e a aplicação de óleos desmoldantes.
Os vincos surgem porque as curvas das arestas não estão adequadas à geometria do moldado, resultando no estiramento (acúmulo) irregular do material. Este problema será resolvido com o aumento dos raios das arestas, o que possibilitará maior regularidade ao estiramento da lâmina.
Entre os programas CAD/CAM, destacam-se aqueles de modelagem NURBS (Non-Uniform Rational B-Splines) dado a sua facilidade e agilidade para desenvolvimento de formas tridimensionais, sendo o programa o Rhinoceros um bom exemplo de aplicativo. A partir deste programa, indique os principais comandos empregados para a modelagem de sólido de revolução com formas orgânicas.
Linhas curvas são obtidas por meio do comando Polyline apresentado no Standard toolbar. Em seguida, seleciona-se line segments para a geração de segmentos de reta, objetivando tangentes para a formação da curva que será utilizada como geratriz. Em seguida, aplica-se o comando Rotate para constituir o sólido.
Para criação, edição e análise de curvas, selecionam-se no Main toolbar os comandos Control Point Curve e Interpolate curve, para gerar curvas complexas com precisão. Após a produção da curva geratriz, seleciona-se no menu Surface o comando Revolve para a obtenção do sólido que será aperfeiçoado utilizando outros comandos.
No Main toolbar, seleciona-se o sólido básico que será modelado utilizando o Flyout Solid. Em seguida, especificam-se os parâmetros no Command Area para iniciar os detalhes da modelagem, por meio das ferramentas Boolean que permitem adicionar, subtrair, fazer interseções etc. Finalizando a modelagem empregam-se os comandos do tipo Fillet edge, Join ou Extract surface a fim de conferir precisão.
A geração de sólidos de revolução é obtida por meio do uso de Control points ao invés de vértices para manipulação. Os pontos de controle podem ser determinados em sólidos básicos gerados no Main toolbar – Solid, utilizando as ferramentas Rebuilt surfece, Insert knot ou Remove knot, existentes no Pont Editing Menu e finalizar com precisão a modelagem usando Join.
No menu Surface tools se obtêm as ferramentas necessárias para a geração rápida de um sólido de revolução. A partir dos comandos gerados no Main toolbar – Solid, e modelados com ferramentas de comando Set points, extrai-se uma superfície que será replicada utilizando o comando Mirrow e unida através do comando Join.
