Questões de Desenho Industrial do ano 2004

As perspectivas realísticas com dois pontos de fuga, largamente utilizadas na propaganda para a venda de edifícios de apartamentos, são perspectivas cônicas executadas a partir das plantas baixas fornecidas pelos arquitetos. De acordo com o conhecimento da técnica de execução dessas perspectivas, julgue o item abaixo.

A preparação para o traçado de uma perspectiva com três pontos de fuga pode ser corretamente executada da forma a seguir: definição de um vértice ou um ponto da planta baixa como a referência das alturas em VG na perspectiva; colocação da planta baixa inclinada em relação a uma linha que define o plano do quadro; traçado da linha do horizonte que receberá os pontos de fuga; determinação dos pontos de fuga sobre a linha do horizonte partindo das laterais da planta baixa; definição da distância e posição do observador em relação à planta baixa.

A partir dessa preparação, é possível iniciar o traçado das visuais que ligam o observador aos vértices da planta baixa e demais procedimentos para desenhar, completar e detalhar a perspectiva.

Considerando que a um desenhista são fundamentais a leitura e a interpretação dos desenhos técnicos, julgue o seguinte item.

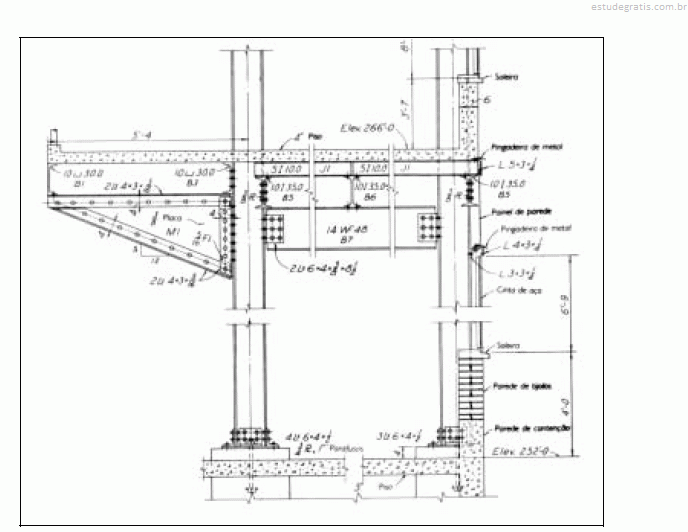

A figura abaixo mostra um corte assimétrico-transverso que passa por uma estrutura de aço que apoia uma laje de concreto que termina em balanço (projetando-se para fora dos apoios da estrutura principal). Esse balanço, por sua vez, está apoiado em um perfil de aço que corre sobre uma estrutura triangular.

Julgue o item que se segue, tendo em vista que em engenharia e arquitetura são comuns os desenhos de curvas de nível em escala muito reduzida para representar os acidentes dos terrenos.

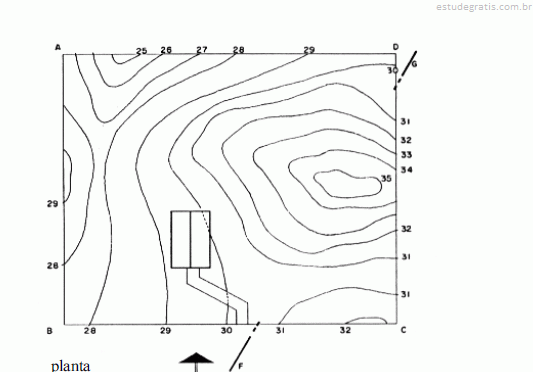

O desenho abaixo mostra uma depressão em forma de cratera com aproximadamente 4 m de profundidade em relação à construção adjacente.

O olho humano normal pode distinguir aproximadamente 350.000 cores, mas não existem nomes para todas elas. Quando se tenta descrever uma cor, tem-se a expectativa de que todas as pessoas a vejam do mesmo modo. No que se refere a aplicações de cores em projetos, julgue os itens subseqüentes.

Para identificar uma cor, é suficiente descrever suas características em três dimensões: matiz, valor e saturação.

O olho humano normal pode distinguir aproximadamente 350.000 cores, mas não existem nomes para todas elas. Quando se tenta descrever uma cor, tem-se a expectativa de que todas as pessoas a vejam do mesmo modo. No que se refere a aplicações de cores em projetos, julgue os itens subseqüentes.

Na moda e nos tecidos, para reprodução das cores, é utilizado o sistema Pantone®. Com esse sistema, é possível que um especialista reproduza o trabalho com exatidão.
