Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da CESGRANRIO

#Questão 183329 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Instrumentação, CESGRANRIO, 2006, TRANSPETRO, Técnico

A opção pela implementação de sistemas de controle baseados em redes requer um estudo para determinar que tipo de rede apresenta as maiores vantagens de implementação ao usuário final, o que requer a análise dos dois protocolos distintos:

• HART (Highway Adress Remote Transducer), que consiste num sistema a dois fios e arquitetura estrela e é baseado no sistema mestre/escravo, permitindo a existência de dois mestres na rede, simultaneamente;

• FIELDBUS (ISA SP-50), que é um sistema a dois fios com arquitetura em barramento, que pode ter controle distribuído (cada instrumento tem a capacidade de processar um sinal recebido e enviar informações a outros instrumentos).

Dentre as alternativas abaixo, indique aquela que expressa, corretamente, uma comparação entre estes protocolos.

A)

A diferença na quantidade de cabos e caixas de passagem entre os dois protocolos é inexistente, já que os dois utilizam dois fios.

B)

Os dois podem utilizar sistemas de comunicação via fibra ótica, o que implica inexistência de diferença significativa na quantidade de cabos e caixas de passagem entre os dois protocolos.

C)

O Protocolo HART permite uma grande economia em sua implantação, pela redução na quantidade de cabos e caixas de passagem, já que a utilização do sistema mestre/escravo permite uma simplificação nas ligações.

D)

O Protocolo FIELDBUS poderia permitir uma grande economia em sua implantação, pela redução na quantidade de cabos e caixas de passagem em função da utilização da arquitetura em barramento, mas tal fato não ocorre dada a complexidade da implantação do controle distribuído.

E)

O Protocolo FIELDBUS permite uma grande economia em sua implantação, devido à redução na quantidade de cabos e caixas de passagem pela utilização da arquitetura em barramento.

#Questão 183330 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Instrumentação, CESGRANRIO, 2006, TRANSPETRO, Técnico

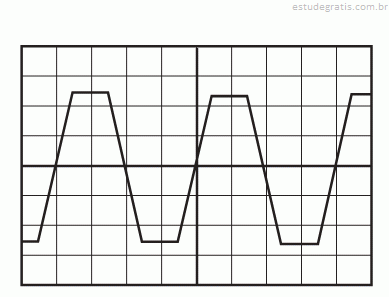

A figura abaixo representa a tela de um osciloscópio com escala horizontal de 0,2 microssegundos por divisão e escala vertical de 2 volts por divisão.

Sabendo que o sinal que aparece na tela deste osciloscópio corresponde ao sinal de relógio (clock) do microprocessador de um Controlador Lógico Programável (PLC), o número MÁXIMO de instruções que este PLC pode executar no intervalo de um segundo é:

A) 31.250

B) 62.500

C) 125.000

D) 250.000

E) 500.000

#Questão 183332 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Instrumentação, CESGRANRIO, 2006, TRANSPETRO, Técnico

Para a utilização em determinados cálculos técnicos, a unidade da pressão medida em um manômetro, em bar, precisa ser substituída pela grandeza de força e área. Sem converter o resultado da medição, a grandeza equivalente a bar é:

A) lbf/pé²

B) lbf/pol²

C) daN/m²

D) daN /cm²

E) daN /mm²

#Questão 183358 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Instrumentação, CESGRANRIO, 2006, Petrobras, Técnico

#Questão 183359 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Instrumentação, CESGRANRIO, 2006, Petrobras, Técnico

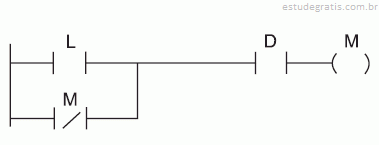

Observe, abaixo, parte de um diagrama Ladder para a programação de um CLP.

Nesta parte do diagrama, a saída M está:

A)

ligada a partir de um pulso em L e desligada a partir de um pulso em D.

B)

ligada a partir de um pulso em D e desligada a partir de um pulso em L.

C)

ligada com sinal simultâneo em L e em D.

D)

sempre ligada, independente das entradas L e D.

E)

nunca ligada, independente das entradas L e D.
