Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da CESGRANRIO

Observe a fiqura a sequir:

A figura acima ilustra um multiplexador de 4 entradas e 1 saída, onde S1 é o bit mais significativo do sinal de controle. O Mapa de Karnaugh que corresponde ao sinal lógico Y é:

A)

B)

C)

D)

E)

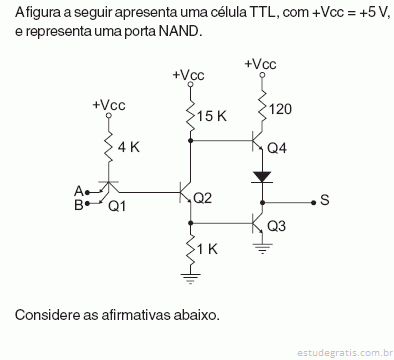

 I - Quando as entradas A e B forem iguais a +5 V, o transistor Q1 estará cortado.

II - O transistor Q4 é útil para permitir a drenagem de corrente pela saída S quando existir uma carga resistiva conectada entre S e terra.

III - Quando as entradas A e B forem iguais a +2,8 V, o transistor Q3 estará em saturação.

A(s) afirmativa(s) correta(s) é(são):

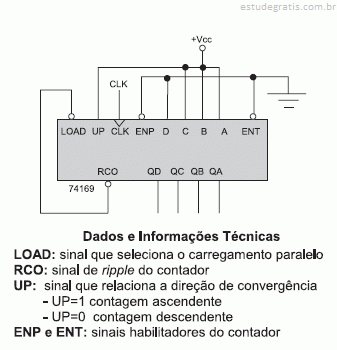

Consedere a figura e os dados a sequir.

Sabendo que o chip 74169 é um contador crescente-decrescente, quantos estados terá a seqüência permanente do circuito acima, que será sempre repetida?

Observe a figura a sequir.

A figura ilustra um circuito contendo 10 flip-flops J-K encadeados e o gráfico do sinal V_IN(t), cujo período T é de 0,01 ms. A tensão de +5V corresponde ao nível lógico 1 e a tensão de 0V, ao nível lógico 0. O período, em ms, do sinal V_O(t) é, aproximadamente

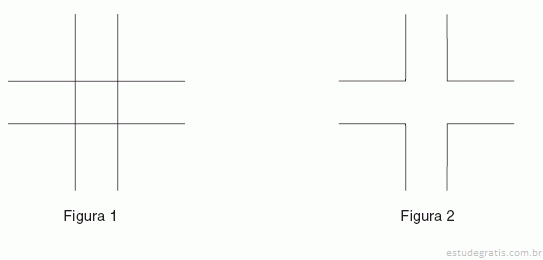

As figuras acima apresentam o mesmo desenho em duas fases de execução na área gráfica do AutoCAD. Deseja-se passar da fase mostrada na Figura 1 para a fase da Figura 2. A única seqüência de comandos correta para execução desta tarefa é:

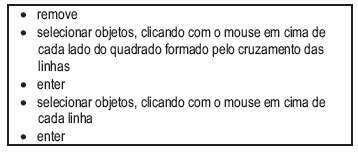

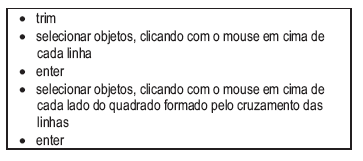

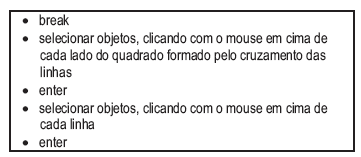

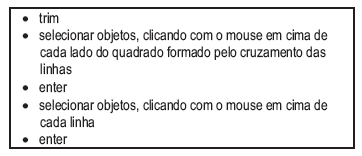

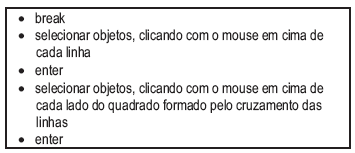

A)

B)

C)

D)

E)
