Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da CESGRANRIO

Verifica-se no esquema acima a presença de dois interruptores (pontos A e C) do tipo paralelo (three way), uma luminária (ponto B) e as linhas que ligam esses materiais. Para que seja possível o comando da luminária por meio desses interruptores, é necessário que os fios que passam entre os pontos A e B e entre B e C, respectivamente, sejam:

Um consumidor comercial tem como modalidade tarifária a horossazonal azul. Sua curva de carga apresenta, na primeira hora do horário de ponta (HP), uma demanda menor do que a do horário fora de ponta (HFP) e três vezes maior que o restante do horário de ponta. Sabe-se que a demanda contratada no HP está bem dimensionada, e que o término do expediente desse consumidor se dá, exatamente, ao final da primeira hora do HP. Para diminuir os custos com a demanda, deve-se:

I - recontratar a demanda, junto à concessionária, para um valor menor;

II - adiantar o período de expediente em uma hora;

III - adiantar o horário de expediente e diminuir a demanda contratada para um valor menor.

 É(São) correto(s) o(s) item(ns):

A vara de manobra é uma ferramenta utilizada, entre outras aplicações, para abertura de chaves facas e chaves fusíveis. Antes de sua utilização, é indispensável que o operador verifique se:

I - o sistema elétrico está sem energia;

II - a isolação da vara é compatível com a tensão do sistema elétrico;

III - existem transformadores de força ligados ao sistema elétrico.

Está(ão) correta(s) a(s) afirmativa(s):

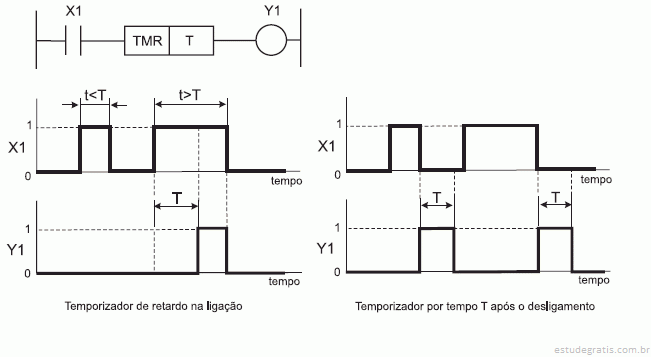

A figura abaixo caracteriza uma instrução em diagramas de contato para um determinado CLP de um temporizador com retardo de ligação.

 Considerando que C1 e C2 são variáveis binárias auxiliares do CLP, o trecho de programa, em diagrama de contatos, que implementa a função de temporizador por tempo fixo após o desligamento, também ilustrada na figura, é:

A)

B)

C)

D)

E)

Sobre o emprego do Transistor Bipolar de Junção (TBJ) - tipo NPN, na configuração de amplificador de tensão conhecido como Seguidor de Emissor, com resistência no emissor, considere as seguintes afirmativas:

I - o ganho de tensão é aproximadamente igual a um;

 II - a tensão de saída é defasada de 180º da de entrada;

 III - permite que o amplificador tenha alta impedância de entrada e baixa na saída.

 A(s) afirmativa(s) correta(s) é(são):
