Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da CESGRANRIO

A figura mostra as curvas tempo-corrente típicas de um fusível em série com um disjuntor de ação termomagnética. Uma condição para que a coordenação da proteção relativa às curvas indicadas seja seletiva é que o:

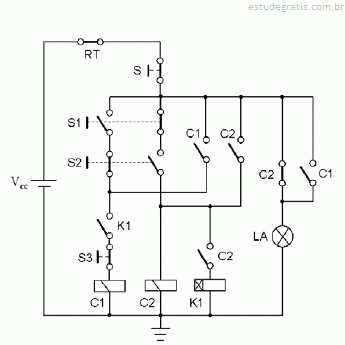

A figura apresenta o circuito elétrico de comando de duas máquinas trifásicas, por intermédio dos contatores C1 e C2. As chaves S, S1, S2 e S3 são do tipo sem retenção. Com relação ao funcionamento do sistema, em condições normais, e considerando que acionar uma chave significa apertála e soltá-la em seguida, foram feitas as afirmativas a seguir.

I - A lâmpada LA somente estará acesa em uma das duas seguintes situações: a) quando os contatores C1 e C2 estiverem desenergizados; b) quando somente o contator C1 estiver energizado e C2 desenergizado.

II - Após o acionamento da chave S, a máquina comandada por C1 poderá entrar em funcionamento somente acionando-se a chave S1.

III - O contator C1 somente poderá ser energizado através do acionamento da chave S1, caso o contator C2 já esteja energizado e após o tempo programado no relé temporizador K1.

IV - Quando a máquina comandada pelo contator C1 estiver energizada, o acionamento da chave S3 permitirá desligá-la sem desenergizar a outra máquina e, nessa situação, imediatamente após o acionamento da chave S3, a lâmpada LA apaga.

V - Imediatamente após o acionamento da chave S, os contatores C1 e C2 e o relé temporizador K1 estarão desenergizados, mas a lâmpada LA estará acesa.

 São verdadeiras, apenas, as afirmativas:

Para o projeto elétrico de uma instalação foi adotado o esquema TN. Após o dimensionamento dos circuitos, foi constatado que, em um deles, a proteção contra contatos indiretos não se verificou. Dentre os procedimentos abaixo, aquele que NÃO soluciona o problema é a(o):

Uma determinada carga elétrica de corrente alternada e potência nominal de 15 kVA é considerada essencial e, portanto, alimentada através de um equipamento tipo no-break em série com um conversor CC/CA. A potência e a tensão nominais no lado CC desse conversor são 15 kVA e 150 Vcc, respectivamente. A capacidade do banco de baterias que alimenta o no-break é de 25 Ah. No caso de falta da fonte de energia principal, qual o tempo máximo, em minutos, durante o qual o sistema pode sustentar a carga?

Sejam X1, X2 e X3 variáveis binárias na memória de um CLP, assumindo valores no conjunto {0, 1}. Supondo as variáveis inicialmente em 0 (zero), o trecho de programa, em diagrama de contatos, que faz com que X2 gere um pulso com nível alto (1) durante um ciclo de varredura, quando X1 passa de 0 para 1, é:

A)

B)

C)

D)

E)
