Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da CESGRANRIO

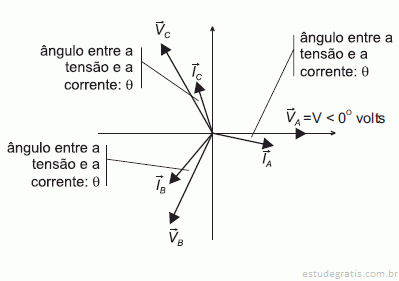

Considerando que o diagrama fasorial acima representa as tensões de fase em uma carga trifásica equilibrada na configuração estrela e suas correntes correspondentes, é correto afirmar que a:

A) corrente  possui ângulo de (150º − ) e o fator de potência é igual ao cos .

B) tensão possui ângulo de + 150º e a corrente  possui ângulo de −120º.

C) tensão  possui ângulo de −90º e a carga é resistiva.

D) tensão  possui ângulo de −90º e o fator de potência é igual ao cos .

E) tensão  possui ângulo de −90º e o fator de potência é igual ao cos .

Um motor elétrico de indução tipo gaiola, de potência 1 Hp, está em funcionamento normal quando seu eixo é travado por um objeto que caiu acidentalmente sobre as engrenagens da transmissão. A corrente elétrica estimada no motor, após o travamento e imediatamente antes que a proteção desarme, é:

A) menor que a corrente nominal

B) vezes o valor da corrente nominal, se o motor for bifásico, e  vezes o valor da corrente nominal, se o motor for monofásico.

C) dependente da carga mecânica que estava acoplada ao motor antes da parada acidental

D) imprevisível

E) entre 5 e 8 vezes o valor da corrente nominal

Considere as afirmativas relacionadas aos princípios do eletromagnetismo.

I - Em circuitos magnéticos, é válido considerar que os efeitos de cada fonte de força magnetomotriz podem ser tratados isoladamente e os resultados (fluxos magnéticos resultantes) somados.

II - As curvas de histerese, típicas de magnetização de materiais ferromagnéticos, são responsáveis pela propriedade não linear dos circuitos magnéticos e pela possível existência de densidades de fluxos remanentes.

III - A relutância de um material à tentativa de estabelecer um fluxo magnético no seu interior é inversamente proporcional à sua permeabilidade magnética.

 É(São) correta(s) a(s) afirmativa(s):

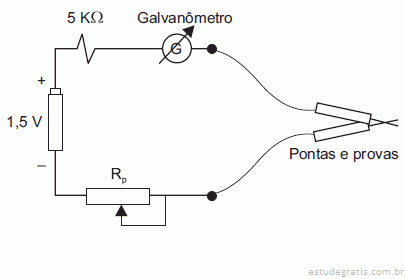

A figura mostra o uso de um galvanômetro G de bobina móvel de  de fundo de escala ede resistência interna, usado para configurar um ohmímetro série. O potenciômetro R_p é usado para fazer o ajuste zero na medida de resistência. Com as pontas de prova em curto, o valor de R_p, em para ajustar o zero da escala é:

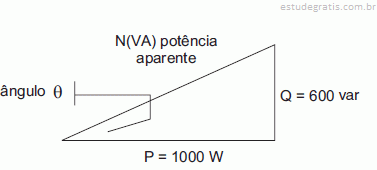

O triângulo das potências acima representa a operação de um motor monofásico. Foram realizadas medidas de potência por um wattímetro, da tensão nos terminais do motor, por um voltímetro e da corrente solicitada, por um amperímetro. É correto afirmar que a(o):

A) potência medida pelo wattímetro é igual a

B) potência medida pelo wattímetro é igual a 600 var

C) produto dos valores medidos pelo voltímetro e pelo amperímetro é igual à potência aparente

D) produto dos valores medidos pelo voltímetro e pelo amperímetro é igual a 1000 W.

E) produto dos valores obtidos pelas medidas do voltímetro e do amperímetro é igual ao valor medido pelo wattímetro
