Questões sobre Mecânica de veículos

Uma tubulação de óleo residual pesado precisa ser aquecida para permitir o bombeamento do óleo. Esse aquecimento será realizado por meio de uma tubulação fina de cobre de 7/8 polegada de diâmetro. Para interligar a tubulação de cobre com a estação de vapor de aquecimento, será usada uma vareta de solda da classe AWS RBCuZn-A. O tubo da estação foi confeccionado com material ASTM A 53 de grau B. A respeito dessa situação, bem como do processo de soldagem e dos materiais a serem usados, julgue os itens que se seguem.

A vareta de solda que será usada no processo é de latão.

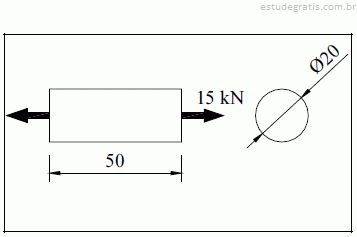

O desenho acima ilustra o corpo de um rebite que está sendo tracionado por uma força normal de 15 kN. O rebite tem diâmetro igual a 20 mm e é constituído de material da classe ABNT 1020, que tem limite de escoamento de 200 MPa e limite de resistência à tração de 300 MPa. Considerando o valor de = 3, julgue os itens a seguir, referentes à resistência e ao material do rebite descrito.

A tensão normal na direção do esforço é igual a 50 MPa

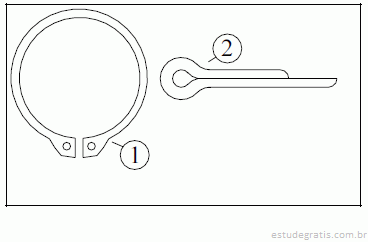

Na figura acima, o elemento de máquina 1 é fabricado em aço-mola e tem a forma circunferencial incompleta, e o elemento 2 é um arame de seção semicircular dobrado de forma a obter-se um corpo cilíndrico e uma cabeça. Com relação ao uso e à nomenclatura desses elementos, julgue os seguintes itens.

O elemento 1 é um anel elástico que, ao se alojar em um canal, serve para impedir o deslocamento axial, posicionar ou limitar o curso de uma peça deslizante sobre um eixo.

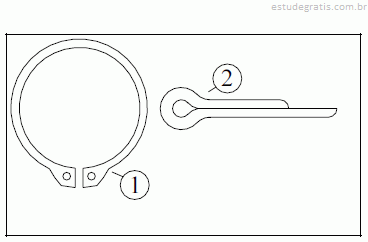

Na figura acima, o elemento de máquina 1 é fabricado em aço-mola e tem a forma circunferencial incompleta, e o elemento 2 é um arame de seção semicircular dobrado de forma a obter-se um corpo cilíndrico e uma cabeça. Com relação ao uso e à nomenclatura desses elementos, julgue os seguintes itens.

O elemento 2 é uma cupilha que serve para travar porcascastelo.

Na figura acima, o elemento de máquina 1 é fabricado em aço-mola e tem a forma circunferencial incompleta, e o elemento 2 é um arame de seção semicircular dobrado de forma a obter-se um corpo cilíndrico e uma cabeça. Com relação ao uso e à nomenclatura desses elementos, julgue os seguintes itens.

Os aços-mola devem apresentar um alto valor para o limite de elasticidade, um baixo limite de fadiga e uma alta resistência ao choque.
