Questões sobre Mecânica de veículos

meia cana.

dente de serra.

trapezoidal.

quadrada.

triangular.

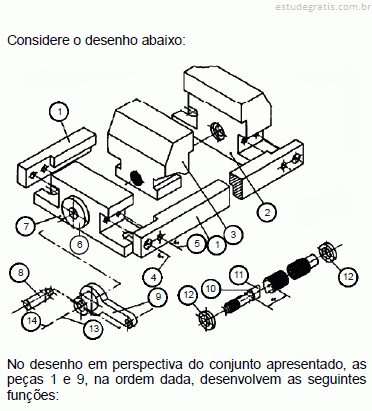

travar as peças 2 e 3; orientar a fixação das peças 8, 12 e 14 para movimentar a peça 11.

estabilizar as peças 4, 5 e 7; alojar e rotacionar a peça 12.

estabilizar as peças 3 e 4; imprimir movimento longitudinal à peça 7.

servir de guia para a peça 3; imprimir movimento à peça 11 para deslocar longitudinalmente a peça 3.

deslocar transversalmente as peças 7 e 2; admitir as peças 8, 13 e 14 e rotacionar as peças 10, 11 e 12.

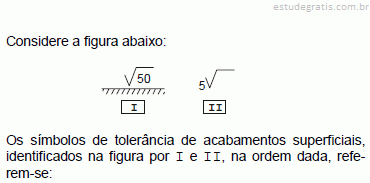

ao desvio médio quadrático de 50,0 μm e à superfície desbastada por usinagem com Ra ≈ 5,0 μm.

ao sobremetal = 50 mm e ao comprimento de controle igual a 5 mm.

às superfícies de medição de calibres igual a 50 mm e à superfície com rugosidade com valor máximo Ra = 5,0 μm.

à superfície de deslizamento de 50,0 mm² de área muito fadigada e à rugosidade de valor facultativo máximo Ra = 5,0 μm.

ao comprimento de controle igual a 50 mm e ao sobremetal = 5 mm.

elementos como eixos, pinos, parafusos, porcas, dentes de engrenagem, chavetas, rebites e nervuras, quando seus eixos longitudinais estiverem no plano de corte, admitem corte quando representados no 3º diedro.

as arestas invisíveis que estão situadas além do plano de corte só devem ser representadas com linhas tracejadas se forem necessárias à compreensão da peça.

a disposição das vistas em corte pode seguir a mesma disposição das vistas principais, assumindo uma das seis disposições possíveis, porém, recomenda- se que essas sejam representadas em posição e localização distintas.

em peças simples, mesmo nas situações em que seja óbvio a localização da posição do plano de corte, a linha de corte não poderá ser dispensada no desenho.

quando o corte da peça for constituído de planos secantes paralelos, as hachuras devem ter a direção contrária, não admitindo-se hachuras no mesmo sentido do plano.

guarda-los nas gavetas, enrolados junto com os demais instrumentos de medição, em jornal ou papel absorvente.

lubrificar as partes móveis, a cada utilização, deixando para limpá-los ao término de cada semana de uso.

organizar, separando-os por tipo, em caixas, estojos, painéis ou estantes, verificando sempre as condições de conservação antes do uso e ao guardá-las.

evitar que sofram choques, protegendo-os com outras ferramentas ou materiais, dispostos em contato.

em caso de oxidação, limpá-los com pedra-pome e óleo e, em casos especiais, usar uma lixa d'água na limpeza de esquadro e régua de traçar.
