#Questão 171677 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESGRANRIO, 2011, Petrobras, Técnico de Projetos, Construção e Montagem Júnior

Uma das características da família de circuitos lógicos TTL é que, em geral,

A) é construída utilizando transistores MOS-FET.

B) possui maior imunidade ao ruído que a família C-MOS.

C) dissipa menos potência que a família C-MOS.

D) trabalha com uma tensão de alimentação de 10V.

E) trabalha com uma tensão de alimentação de 5V e possui menor imunidade ao ruído que a família C-MOS.

#Questão 171679 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESGRANRIO, 2011, Petrobras, Técnico de Projetos, Construção e Montagem Júnior

#Questão 171681 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESGRANRIO, 2011, Petrobras, Técnico de Projetos, Construção e Montagem Júnior

#Questão 171683 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESGRANRIO, 2011, Petrobras, Técnico de Projetos, Construção e Montagem Júnior

#Questão 171685 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESGRANRIO, 2011, Petrobras, Técnico de Projetos, Construção e Montagem Júnior

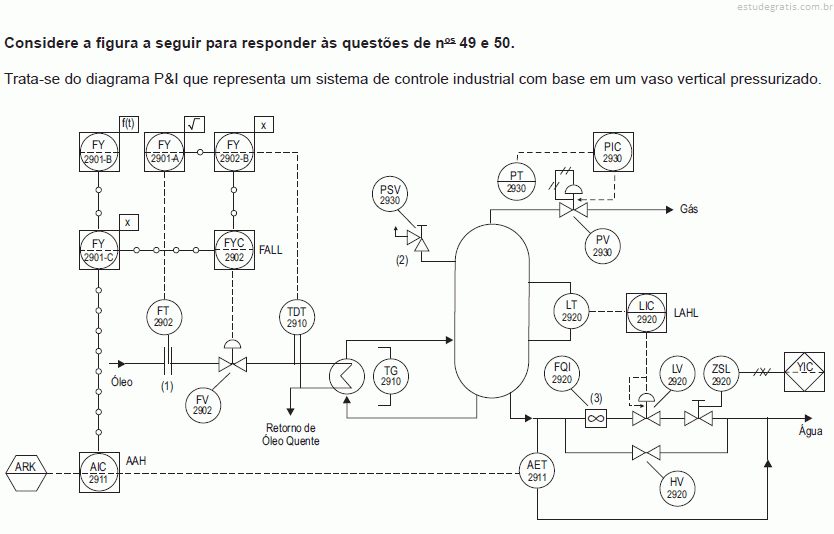

Examinando o diagrama, constata-se que os dispositivos 1, 2 e 3, correspondem, respectivamente, a

A) placa de orifício com tomadas no flange ou canto, válvula manual de controle e medidor de vazão tipo sônico.

B) bocal de vazão, válvula reguladora de pressão com tomada externa e tubo Pitot de média.

C) placa de orifício com tomadas na vena contracta, válvula de segurança e alívio de pressão, medidor de vazão tipo deslocamento positivo.

D) tubo Venturi, válvula de alívio piloto-operada e medidor de vazão tipo área variável.

E) disco de ruptura por vácuo, válvula reguladora de pressão diferencial e medidor de vazão tipo magnético.
