Questões sobre Eletricidade / Eletrônica

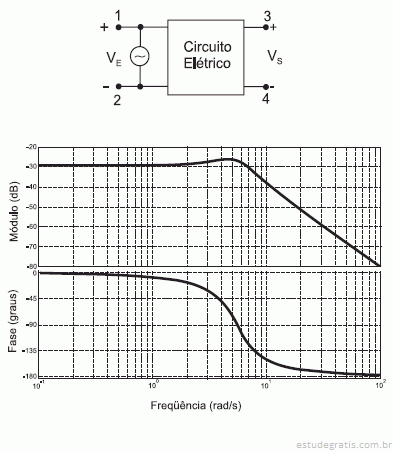

figura acima ilustra um experimento com um circuito elétrico linear realizado em laboratório. A resposta em freqüência do circuito é conhecida e encontra-se também na figura. Na entrada do circuito, conecta-se um gerador de tensão senoidal, que fornece a tensão VE. Utilizando-se um osciloscópio com dois canais, coloca-se o terminal positivo da ponta de prova do canal A em 1 e o negativo em 2. Analogamente, coloca-se o terminal positivo da ponta de prova do canal B em 3 e o negativo em 4. Ajustando o osciloscópio na opção X-Y (sinal do canal A no eixo X e do canal B no eixo Y) e as escalas de amplitude dos sinais de modo que suas excursões picoa- pico sejam exatamente iguais, observa-se que a imagem na tela do osciloscópio tem o formato de uma circunferência. Nesse caso, a freqüência do sinal de tensão senoidal deve ser, em rad/s, aproximadamente:

Uma das características técnicas que devem ser especificadas para a aquisição de um dispositivo de proteção é a capacidade de interrupção de corrente. Dentre os dispositivos representados pelos símbolos a seguir, aquele que NÃO necessita deste tipo de especificação é:

A)

B)

C)

D)

E)

A tensão no primário de um transformador abaixador do tipo Delta-Estrela é de 13.000 volts e a relação de espiras entre os enrolamentos primários e secundários é 25. A tensão de linha no secundário desse transformador, em volts, é:

A)

520

B)

C)

D)

E)

Considere que os sinais lógicos A, B, C e D estejam disponíveis. Deseja-se implementar a expressão booleana . Dispondo apenas de portas NAND com duas entradas, o número mínimo necessário destas portas para implementar a função Y é:

O projeto para iluminação de um ambiente com pé-direito de 3,5 m exige um iluminamento de, pelo menos, 100 lux, utiizando uma quantidade mínima de luminárias. A luminária mais indicada para esse ambiente, de acordo com as respectivas curvas (na mesma escala) de distribuição luminosa, é:

A)

B)

C)

D)

E)
