Questões sobre Eletricidade / Eletrônica

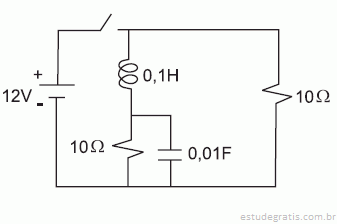

O circuito da figura acima é uma estrutura RLC alimentada por uma fonte de tensão contínua e uma chave de acionamento. No instante em que a chave fecha (t=0), o capacitor e o indutor estão desenergizados. Os valores, em A, das correntes elétricas fornecidas pela fonte em t=0 e quando o circuito atinge o regime permanente, respectivamente, são:

A figura acima ilustra um circuito elétrico alimentado por uma fonte de tensão senoidal v(t) = 5 sen(200t) em volt. A amplitude em regime permanente do sinal Vs(t), em volt, aproximadamente, é:

Um circuito elétrico alimenta um único equipamento que absorve a potência de  com fator de potência de indutivo. Deseja-se elevar o fator de potência desse circuito para indutivo. A potência reativa, em kvar, do banco de capacitores que deve ser instalado é:

A)

B)

C)

D)

E)

O sistema trifásico mostrado na figura acima é composto por uma fonte simétrica ligada a três fios (neutro da fonte desconectado do neutro da carga) com uma carga desequilibrada. Considere as seguintes afirmativas sobre esse sistema:

I – o somatório das correntes no ponto N' é igual a zero;

 II – a ddp entre N e N' é diferente de zero;

III – a ddp entre N e N' é igual a zero.

É (São) correta(s), apenas, a(s) afirmativa(s):

A figura abaixo mostra o uso de um galvanômetro G de bobina móvel de 100  de fundo de escala e 100 de resistência interna, alimentado por uma pilha de 1,5 V e usado para configurar um ohmímetro série.

 O valor de Rp no potenciômetro é calculado para fazer o ajuste zero da escala. Os valores de Rx foram calculados de forma a estabelecer as marcações A, B e C da escala do ohmímetro que estão espaçadas em ¼ da corrente de fundo de escala. Os valores de resistência a serem gravados nos pontos A, B e C da escala, respectivamente, em k , são:
