Analise as afirmativas a seguir relacionadas aos sensores e medidores de temperatura e assinale com V as verdadeiras e com F as falsas.

( ) Utiliza-se um resistor de valor fixo em paralelo com o NTC para melhorar a linearidade do dispositivo; contudo, proporciona uma redução na sensibilidade.

 ( ) Os termopares do tipo J (ferro-constantan) têm uma faixa de medição maior do que a dos tipos E, K e T em ambientes oxidantes, utilizados principalmente em tratamentos térmicos.

( ) O pirômetro é um instrumento para medição de temperatura sem contato que intercepta e avalia a radiação emitida por determinada superfície.

( ) As termopilhas apresentam baixa sensibilidade e baixo ruído por utilizar materiais de baixo efeito termoelétrico, fornecendo uma tensão de saída proporcional à radiação incidente.

( ) A utilização da fibra óptica na medição de temperatura ocorre em função da variação de seu comprimento físico, dilatação, proporcional à variação da temperatura.

 Assinale a sequência CORRETA.

Analise as características apresentadas no quadro a seguir.

 • Resistência de entrada extremamente alta;

• Resistência de saída muito baixa;

• CMRR superior a 100 dB;

• Ganho de tensão em malha aberta alta;

• Tensão de offset de entrada muito baixa;

• Drift extremamente baixo.

Essas características são encontradas nos amplificadores:

A figura seguinte mostra as curvas tensão-deformação dos aços A e B, obtidas em ensaios à tração com corpos de prova padronizados de geometrias idênticas.

Com base na figura e nas informações apresentadas, julgue os itens a seguir com relação às propriedades desses aços.

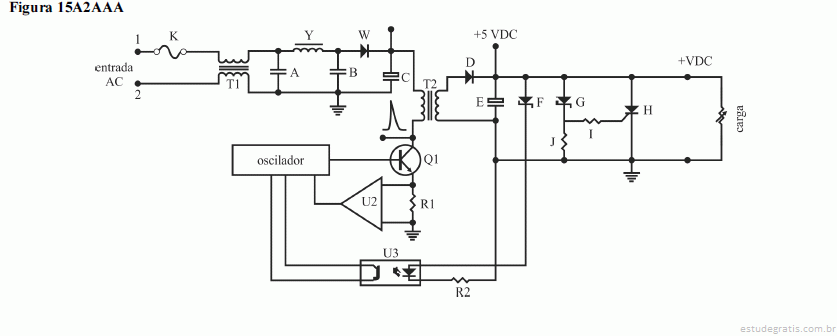

Acerca da fonte chaveada apresentada no circuito da figura 15A2AAA e de seus componentes eletrônicos, julgue os itens a seguir.

Em relação aos dispositivos semicondutores presentes no circuito da figura 15A2AAA, julgue os itens subsequentes.
