#Questão 653102 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Elétrica / Eletrônica, NC / UFPR, 2017, ITAIPU Binacional, Técnico em Elétrica I

Multímetros digitais são instrumentos muito úteis nos trabalhos de manutenção elétrica. Encontram-se à venda no mercado especializado multímetros chamados de True RMS, enquanto outros modelos não possuem esta característica.

A respeito da característica True RMS anunciada em alguns multímetros digitais, assinale alternativa correta:

A) Todo multímetro digital mede valores eficazes corretos nas faixas de medição de correntes e tensões alternadas. Portanto é desnecessário dizer que um modelo específico de multímetro digital seja True RMS.

B) O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA+CC para se obter leituras corretas desses sinais.

C) O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA para se obter leituras corretas desses sinais.

D) O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. O acoplamento do sinal alternado pode ser do tipo CA ou CA+CC, pois ambos fornecem leituras corretas desses sinais.

E) Deve-se evitar comprar e usar multímetros digitais do tipo True RMS, pois eles só fornecem leituras corretas de sinais alternados se a forma de onda for puramente senoidal.

#Questão 653103 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Elétrica / Eletrônica, NC / UFPR, 2017, ITAIPU Binacional, Técnico em Elétrica I

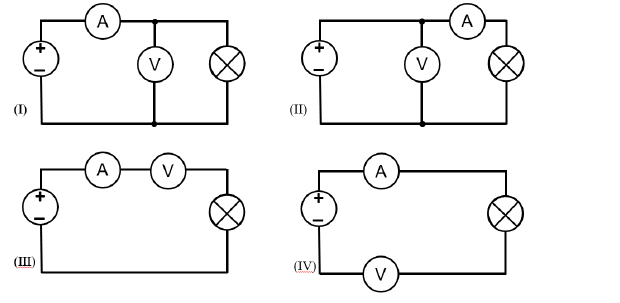

Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos para essa medição, considere as seguintes figuras:

Mostram maneiras corretas de se fazer a ligação dos instrumentos:

A) apenas a figura (I).

B) apenas as figuras (I) e (II).

C) apenas as figuras (I) e (III).

D) apenas as figuras (II) e (IV).

E) apenas as figuras (III) e (IV).

#Questão 653104 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Elétrica / Eletrônica, NC / UFPR, 2017, ITAIPU Binacional, Técnico em Elétrica I

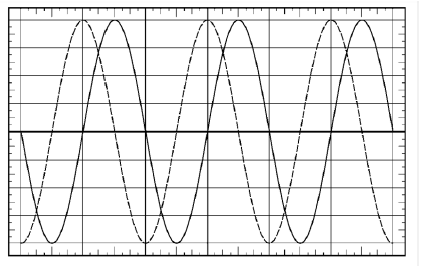

A figura ao lado representa duas tensões alternadas senoidais observadas na tela de um osciloscópio.

Acionando-se, no osciloscópio, as funções necessárias para a obtenção da figura de Lissajous, qual forma será observada na tela?

A)

B)

C)

D)

E)

#Questão 653105 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Elétrica / Eletrônica, NC / UFPR, 2017, ITAIPU Binacional, Técnico em Elétrica I

O transformador, equipamento muito presente nas instalações elétricas, é destinado a alterar a tensão e a corrente elétrica para valores adequados, de acordo com a aplicação específica do projeto. Um transformador monofásico possui dois enrolamentos, sendo o enrolamento que recebe a tensão da rede chamado de enrolamento primário, e o que fornece tensão para a carga chamado de enrolamento secundário. Sobre o assunto, considere as seguintes afirmativas:

1. Para que um transformador eleve a tensão, o número de espiras do enrolamento secundário deve ser maior que o do primário.

2. Para que um transformador abaixe a tensão, o número de espiras do enrolamento secundário deve ser menor que o do primário.

3. A corrente no enrolamento primário de um transformador é sempre igual à corrente no enrolamento secundário.

Assinale a alternativa correta.

A) Somente a afirmativa 1 é verdadeira.

B) Somente a afirmativa 3 é verdadeira.

C) Somente as afirmativas 1 e 2 são verdadeiras.

D) Somente as afirmativas 2 e 3 são verdadeiras.

E) As afirmativas 1, 2 e 3 são verdadeiras.

#Questão 653110 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Elétrica / Eletrônica, NC / UFPR, 2017, ITAIPU Binacional, Técnico em Elétrica I

Uma linha de transmissão de corrente contínua de alta voltagem (DC) está operando a 800 kV e transportando 1800 A. Assinale a alternativa que apresenta corretamente o módulo da potência na extremidade desse circuito.

A) 1440 MW.

B) 720 MW.

C) 1440 W.

D) 720 W.

E) 1440 mW.
