Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2016

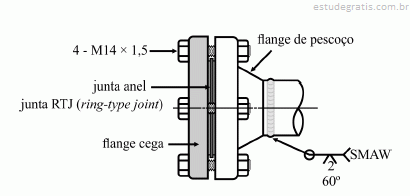

Considerando a montagem da junta flangeada mostrada na figura precedente, julgue os itens seguintes.

Na figura, o símbolo reproduzido a seguir significa que a junção entre o flange de pescoço e o tubo é feita com solda de topo a arco elétrico com eletrodo revestido, com chanfro em V de 60º e afastamento de raiz de 2 mm em toda a volta.

Considerando a montagem da junta flangeada mostrada na figura precedente, julgue os itens seguintes.

A necessidade de unir peças como chapas, perfis e barras na construção mecânica, seja de forma permanente, seja de forma a permitir algum movimento relativo, requer a utilização de elementos específicos de união como rebites, pinos, cavilhas, parafusos, porcas, arruelas e chavetas. Acerca desses elementos de fixação, julgue os itens subsequentes. Em uniões do tipo cubo/eixo, ranhuras usinadas diretamente nas peças funcionam como chavetas múltiplas, proporcionando grande capacidade de transmissão de torque.

Acoplamentos são elementos de máquinas empregados para a transmissão de potência entre duas árvores, seja por atrito, seja pela forma das peças. Acerca desses elementos, julgue os itens que se seguem. Embreagens cônicas funcionam com o mesmo princípio das embreagens a disco, porém proporcionam capacidades de transmissão de torque bem maiores que embreagens a disco de mesmo diâmetro.

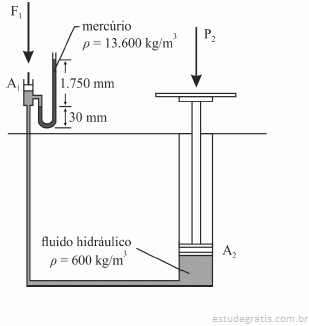

A figura precedente mostra o esquema de um elevador hidráulico ao qual está acoplado um manômetro de mercúrio. Os pistões têm áreas circulares A₁ e A₂, de diâmetros d₁ e d₂, respectivamente. Considerando essas informações e assumindo que a aceleração da gravidade no local é 10 m/s², julgue os próximos itens.
