Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2016

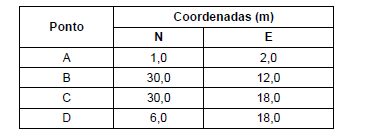

São conhecidas as coordenadas arbitrárias dos vértices de um terreno onde será implantada uma edificação destinada a instalações de apoio do Tribunal Regional Federal da 3ª Região, conforme tabela abaixo.

A área do terreno é, em m², igual a

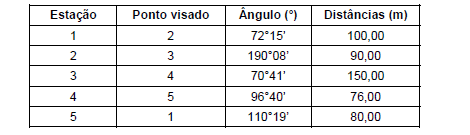

Em um levantamento topográfico, uma poligonal fechada de 5 lados desenvolvida por ângulos horários internos tem a caderneta de campo conforme a tabela abaixo.

Com base nos dados, o erro de fechamento angular desta poligonal é igual a

Para a locação de obras é necessário conhecer as coordenadas dos vértices do terreno e da edificação, normalmente determinadas a partir da locação de uma poligonal topográfica. Em um levantamento topográfico, determina-se o azimute inicial no primeiro alinhamento da poligonal com o objetivo de orientar o levantamento. Em um levantamento de uma poligonal com os vértices A, B e C, são conhecidos o azimute entre o alinhamento A-B (Az_AB = 125°20’25’’) e o rumo entre os alinhamentos B e C (RBC = 30°30’30’’ SO). O azimute entre os alinhamentos B e C (AZ_BC) é igual a

Em relação ao dobramento dos desenhos técnicos, considere:

I. O formato final do dobramento de cópias de desenhos em formatos A1 e A3 deve ser o formato A4.

II. O dobramento deve ser feito a partir do lado direito, em dobras verticais.

III. Para desenhos com formatos especiais, o dobramento deve ficar no padrão do formato A4.

IV. Após o dobramento, o formato final da largura da folha na parte frontal deve ser igual a 198 mm.

Está correto o que consta em

Os desenhos técnicos, a serem elaborados para o projeto executivo de urbanização de uma praça, deverão ser entregues nos formatos A2 e A1 cujas dimensões deverão ser, em milímetros, respectivamente, iguais a
