Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2014

#Questão 175007 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Operador de Autocad, CONSULPLAN, 2014, Prefeitura de Cantagalo - RJ, Operador de Autocad

O AutoCAD 2007 apresenta algumas funções que podem ser acionadas com algumas teclas. Relacione as teclas de função aos respectivos comandos.

A sequência está correta em

A) 5, 4, 3, 1, 2

B) 3, 1, 5, 2, 4

C) 4, 2, 1, 3, 5

D) 2, 3, 4, 5, 1

E) 1, 5, 2, 4, 3

#Questão 175009 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Operador de Autocad, CONSULPLAN, 2014, Prefeitura de Cantagalo - RJ, Operador de Autocad

O comando DSETTINGS permite ajustar funções que auxiliam na criação de desenhos, podendo ser acessado por atalho ou pelo Menu TOOLS DRAFTING SETTINGS. Ao ser acionado, aparece uma caixa de diálogo com as seguintes opções: Snap and Grid; Polar Tracking; Object Snap e Dynamic Input. Sobre as opções da aba Object Snap, assinale a alternativa INCORRETA.

A) Midpoint: atrai para o ponto médio de objetos.

B) Node: atrai para o centro de um quadrado ou retângulo.

C) Endpoint: atrai para o mais próximo ponto extremo de objetos.

D) Quadrant: atrai para o quadrante mais próximo de um arco, círculo ou elipse.

E) Nearest: atrai para o ponto do objeto que esteja mais próximo do ponto especificado.

#Questão 175011 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Operador de Autocad, CONSULPLAN, 2014, Prefeitura de Cantagalo - RJ, Operador de Autocad

O sistema de coordenadas-padrão usado pelo AutoCAD é o WCS (World Coordinate System), ou Sistema de Coordenadas Global. Relacione as coordenadas no AutoCAD às respectivas especificações.

A sequência está correta em

A) 3, 4, 1, 2

B) 4, 2, 3, 1

C) 1, 3, 2, 4

D) 2, 1, 4, 3

E) 2, 4, 1, 3

#Questão 175012 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Operador de Autocad, CONSULPLAN, 2014, Prefeitura de Cantagalo - RJ, Operador de Autocad

O AutoCAD fornece diversas formas de apresentação de desenhos, possibilitando ampliar ou reduzir a área de desenho. O AutoCAD apresenta diversas opções de Zoom: Pan Realtime; Zoom Realtime; Flyout Zoom; Zoom Previous etc. Sobre as opções de menu do Pan Realtime, assinale a alternativa INCORRETA.

A) Reset View: volta a vista anterior.

B) Zoom Extents: visualiza todo o desenho na tela.

C) Current Mode: mostra o modelo corrente – PAN.

D) Named Views: abre uma lista com as vistas gravadas com o comando VIEW.

E) Center: solicita um ponto, que será colocado no centro da tela, e um valor de altura, que será exatamente a altura da tela exibida.

#Questão 175013 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Operador de Autocad, CONSULPLAN, 2014, Prefeitura de Cantagalo - RJ, Operador de Autocad

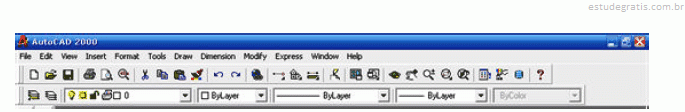

Analise a figura representando alguns componentes da tela inicial do AutoCAD 2000.

Os 4 componentes mostrados na figura são, respectivamente, barras de

A) desenho; título; propriedades; e, status

B) status; título; ferramentas padrão; e, desenho.

C) título; menus; ferramentas padrão; e, propriedades.

D) título; desenho; propriedades; e, ferramentas padrão.

E) desenho; menus; propriedades; e, ferramentas padrão.
