Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2005

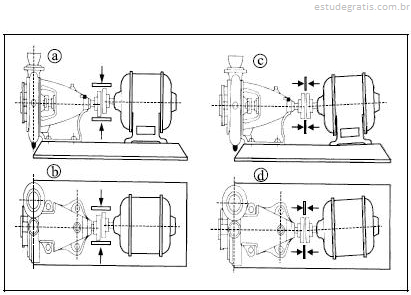

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

O desalinhamento mostrado em não prejudica o funcionamento do conjunto motobomba, enquanto o mostrado em  não permite o funcionamento do conjunto.

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

No conjunto  , observa-se uma distância de face da luva elástica. Essa distância deve ter tolerância máxima entre 1 mm e 2 mm, e esse valor deve ser o mesmo em toda a circunferência da luva.

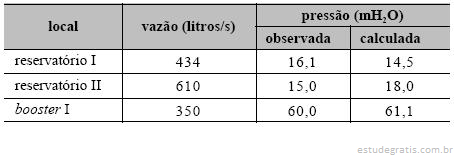

A tabela abaixo mostra dados operacionais referentes a vazões e a pressões em três pontos de medição de um sistema hipotético de abastecimento de água. As pressões foram verificadas à zero hora de determinado dia do ano de 2005.

Com base nos dados operacionais acima, julgue os itens que se seguem.

As diferenças entre as pressões observadas e as calculadas nos reservatórios I e II decorrem de defeitos nos medidores de pressão.

A automação de sistemas, utilizadas em sistemas de saneamento básico, permite melhorar o gerenciamento dos sistemas de abastecimento de água e aumentar a confiabilidade e a continuidade operacional do sistema, contribuindo, assim, para o aperfeiçoamento dos serviços prestados e para a redução de custos. A respeito da automação de sistemas, julgue os itens a seguir.

Por meio do processo de automação, é possível atuar em certos dispositivos de controle de alguns sistemas de modo que ações em tempo real possam ser implementadas.

Uma maleta para medição de parâmetros hidráulicos permite a realização de testes de vazão e de pressão em redes hidráulicas que contenham elementos primários do tipo Pitot, Venturi, bocal, bem como a determinação de perdas na tubulação. A maleta tem sua indicação microprocessada configurável via terminal de programação, computador ou por meio de botões dispostos em seu painel frontal. As funções possíveis de serem implementadas no instrumento incluem a medição de pressão manométrica, na faixa de 0 – 200 mH₂O, com saída de 0 – 50 mV para registro. Esse equipamento pode ser equipado com opcionais para saída de pulsos, cuja faixa é de 12 V CC para acionamento de dispositivo mecânico, ou eletrônico (tipo CMOS), e de 5 V CC para acionamento de dispositivo TTL. Nesse contexto, julgue os itens subseqüentes.

A tecnologia TTL pode ser corretamente utilizada para implementação de porta lógica AND.
